Kolejna wersja naszego urządzenia IoT produkowana od 2011 roku.
Urządzenie jest zastąpione przez LK3.9, który używa tego samego API. Dowiedz się więcej.
Opis
Lan Kontroler to bardzo uniwersalne urządzenie pozwalające na podłączenie wielu różnych czujników i zdalny podgląd ich odczytów oraz zdalne sterowanie różnego rodzaju wyjściami. Możliwe jest też połączenie obu funkcji w automat jeśli → to wraz z kalendarzem kiedy → to.
Urządzenie udostępnia interfejs użytkownika w postaci strony internetowej. Na stronie są prezentowane odczyty różnego rodzaju czujników: temperatury, wilgotności, ciśnienia, napięcia, prądu. Pozwala też na konfigurację urządzenia, m.in. ustawienie zdarzeń oraz na kontrolowanie do 10 wyjść.
Dzięki obsłudze wielu protokołów, możliwa jest obsługa ze smartfonów, gromadzenie i obserwacja wyników na serwerze a także współpraca z innymi systemami we/wy działającymi w oparciu o TCP/IP i Modbus.
Wzmacniacze do pomiaru małych sygnałów – dzięki temu możliwy jest na przykład prosty i bezpieczny pomiar prądu AC. Dostępne są także wyjścia z modulacją PWM do sterowania na przykład jasnością oświetlenia lub prędkością silnika elektrycznego, a także sterowanie serwomechanizmów modelarskich. Dla ułatwienia montażu w odległych instalacjach płytka może być zasilana przez PoE. Aktualizowanie oprogramowania przez użytkownika jest teraz bardzo proste.
Rozszerzenia funkcjonalności
Bardzo bogate możliwości rozszerzeń – oprócz szyny 1-Wire do odczytu z czujników temperatur DS18B20 dostępny jest szeregowy port I2C, na tym samym złączu RJ12. Oznacza to możliwość podpięcia wielu czujników i innych urządzeń. Na przykład obsługiwane są czujniki temperatury/wilgotności AM2320 i BME280, wyświetlacz OLED 0.96 cala, zegar czasu rzeczywistego lub czujnik pyłu SPS30. Do tej magistrali przygotowaliśmy również nową uniwersalną płytkę tB. Pozwala ona na jednoczesne podłaczenie 6 czujników DS18B20, wyświetlacza i czujnika I2C, np. BME280. W ofercie jest rozdzielacz 1-Wire z obsługą I2C i kompaktowa płytka przekaźników. Wszystkie te akcesoria są na podstawce z możliwością montażu na szynie DIN.
Poprzez port szeregowy możemy odczytywać, np. czujnik CO2- MH-Z16, MH-Z19, czujnik pyłu SDS011, a także korzystać z modułu GSM do wysyłania smsów.

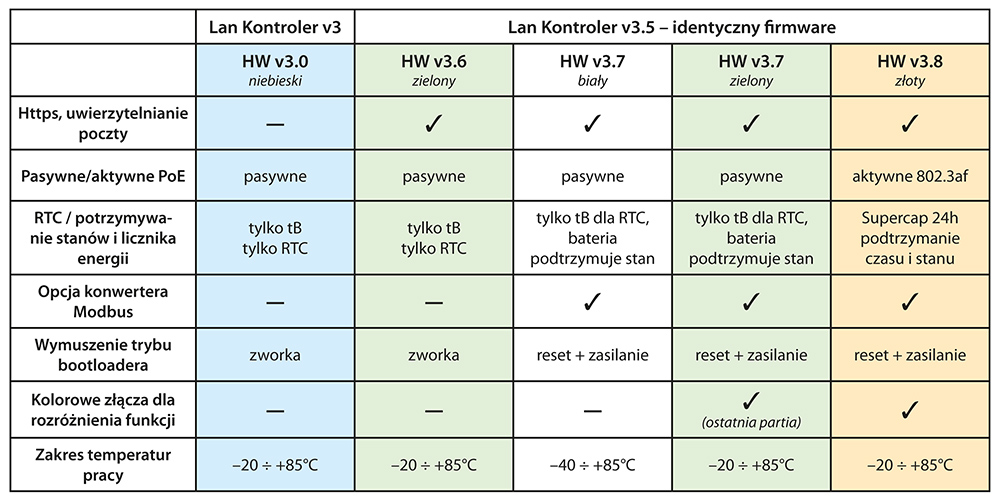

Od wersji sprzętowej 3.7 wprowadzone jest osobne podłączenie konwertera RS485 do transmisji Modbus, który odczytuje 2-kierunkowe liczniki energii elektrycznej SDM120M (1 fazowy) i SDM72 (3 fazowy).
Wiele protokołów komunikacji
Lan Kontroler to urządzenie uniwersalne o otwartej architekturze komunikacji z innymi urządzeniami lub serwerami. Obsługiwane protokoły komunikacji, HTTP, SNMP i MQTT, zapewniają ogromne możliwości zdalnego odczytu lub kontroli wyjść nawet gdy urządzenie znajduje się za routerem.
Nowoczesna strona www
Interfejs użytkownika w postaci strony internetowaj został zbudowany od nowa z wykorzystaniem nowoczesnych narzędzi tak by usprawnić jego dzialanie oraz zlikwidowac uprzednio występujące problemy. Responsywna strona pozwala na wygodne korzystanie z niej z komputera stacjonarnego i z smartfona.
Wprowadzono funkcję budowania strony użytkownika. Pozwala na wybór tylko pożądane pola (etykiety, odczyty, przyciski kontroli), z możliwością dowolnego rozmieszczenia ich na panelu z modyfikowalnym tłem (obraz użytkownika, przykładowo przedstawiający instalacje czujników). Dodatkowo rozróżniono dwa poziomy dostępu - użytkownika i administratora, które w połączeniu z edytowalnym panelem użytkownika pozwalają na spersonalizowanie kontrolera do własnych wymagań.
Watchdog
W nowej wersji nie mogło zabraknąć funkcji watchdog, która jest obecna od początku rozwijania urządzenia. Obecnie można monitorować do 6 urządzeń, przy czym do dyspozycji jest znacznie więcej opcji konfiguracyjnych.
Tablica zdarzeń
Urządzenie ma bardzo rozbudowaną funkcję programowania działania przy spełnieniu warunku na którymś z sensorów. Obecnie możemy sprawdzać warunki jednocześnie na dwóch wejściach i ustawić operator logiczny kiedy wyjście ma zostać wysterowane. Dostępne są wyjścia wirtualne, które mogą być wykorzystane do bardziej złożonych konfiguracji zdarzeń. Możemy wygodnie konfigurować i dodawać kolejne linie naszego programu.
Scheduler
Przydatny dla wielu zastosowań może być Scheduler, pozwalający włączyć/wyłączyć urządzenia o określonej porze lub na określony czas. Nowością w wersji 3 jest także wprowadzenie wirtualnego wyjścia EVENT. Możemy go użyć jako warunku w tablicy zdarzeń, prosto programując w ten sposób czas i okoliczności włączenia zdarzenia. Nowy wygląd Schedulera sprawia, że jest on prostszy w obsłudze, oferuje rozbudowane możliwości ustawiania nie tylko na dzień tygodnia ale i na konkretną datę.
Usługa mqtt.ats.pl
Jest naszym autorskim rozwiązaniem dopełniającym funkcjonalność Lan Kontrolera v3, w oparciu o protokół MQTT.
Dostęp jest darmowy dla niekomercyjnych użytkowników (do 5 urządzeń).
Usługa obecnie oferuje następujące funkcje:
Zbieranie danych z Lan Kontrolera oraz prezentowanie ich na wykresie lub tabeli, z możliwością eksportu danych.
Definiowanie reakcji na przychodzące dane z warunkami dotyczącymi wartości, czasu. Przy ich pomocy można sterować jednym urządzeniem w zależności od odczytów z innego urządzenia.
Definiowanie zadań do wykonania w wybrane dni tygodnia o określonych godzinach (mogą być powiązane z reakcjami).
Podgląd danych z obsługiwanych urządzeń i sterowanie nimi zdalnie za pomocą serwisu WWW lub aplikacji mobilnej.
Aplikacja mobilna
Prosta aplikacja na telefon znacząco rozszerza możliwości użycia urządzeń Tinycontrol. W każdej chwili można sprawdzić odczyt czujnika lub przełączyć wyjście. Ikony wraz z edytowalnymi nazwami odczytów oraz przyciski dla wyjść z typowym dla Lan Kontrolera oznaczeniem stanu kolorami (zielony - włączony, czerwony - wyłączony) w przejrzysty sposób przedstawiają informacje z urządzenia.
