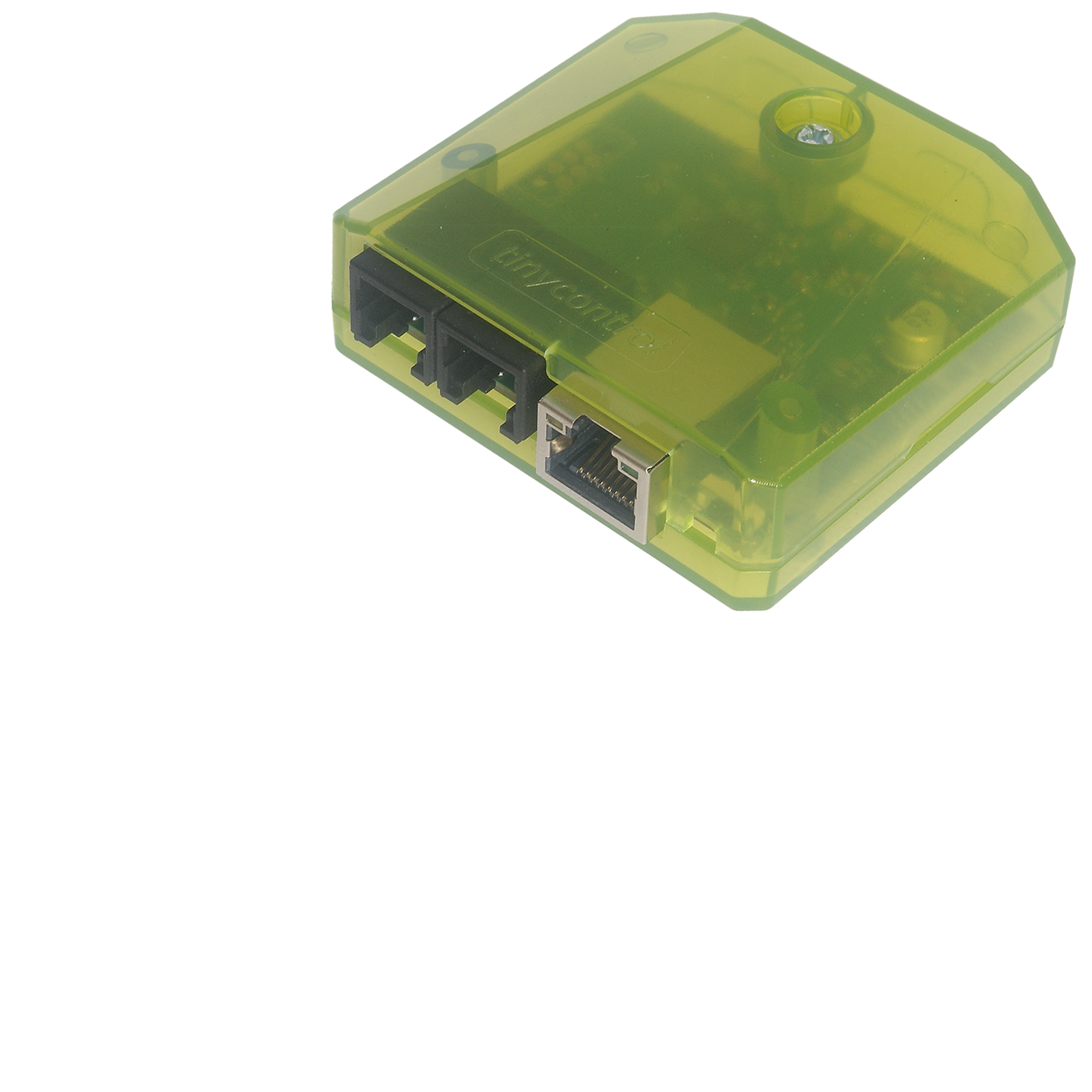

LK4mini - uniwersalny kontroler IoT

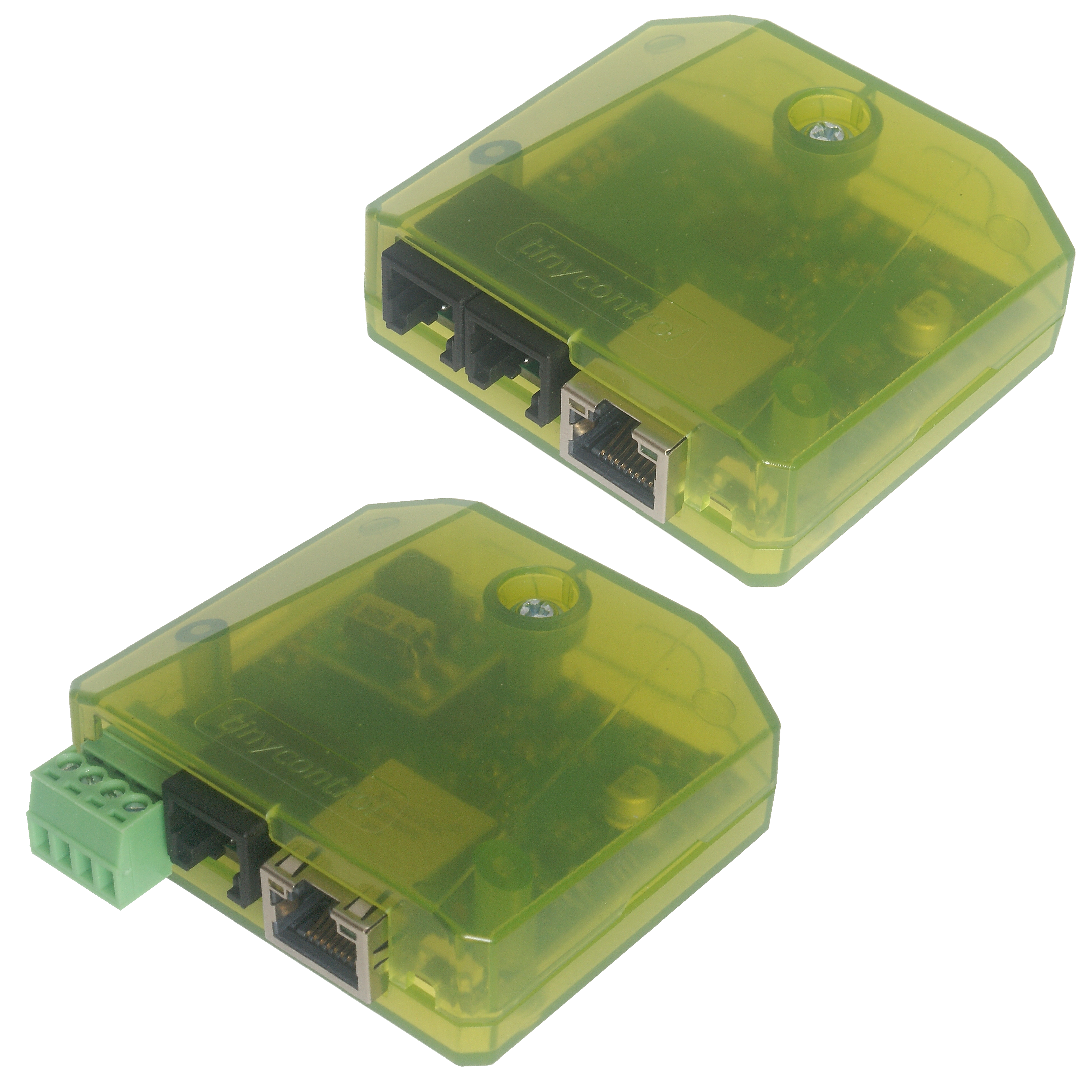

Dwa warianty, wiele możliwości
LK4mini to kompaktowy i wszechstronny kontroler do zdalnego odczytu danych z czujników cyfrowych i ich zapisu na serwerze. Idealny do zastosowań w automatyce, monitoringu środowiska i systemach przemysłowych.

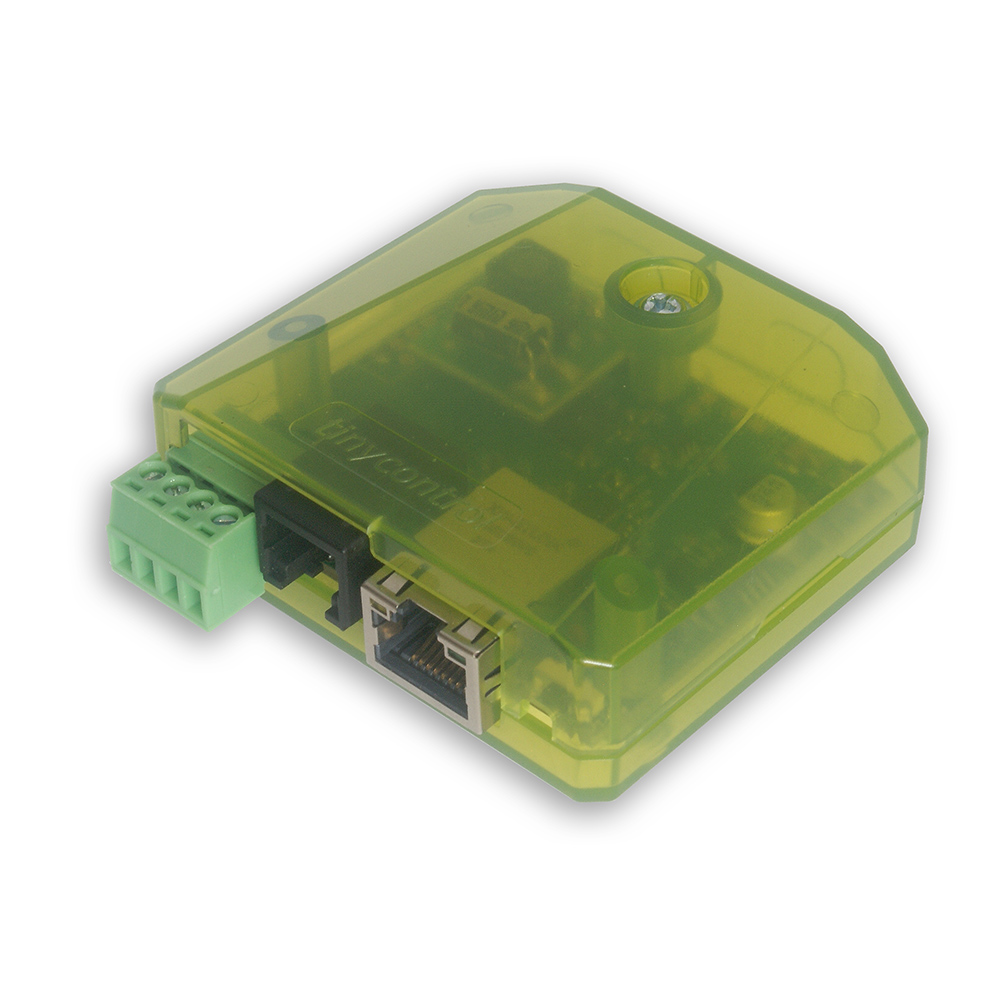

Urządzenie dostępne jest w dwóch wariantach magistrali do podłączania czujników i urządzeń: I2C + I2C/1-Wire oraz Modbus + I2C/1-Wire.

Niezawodna łączność

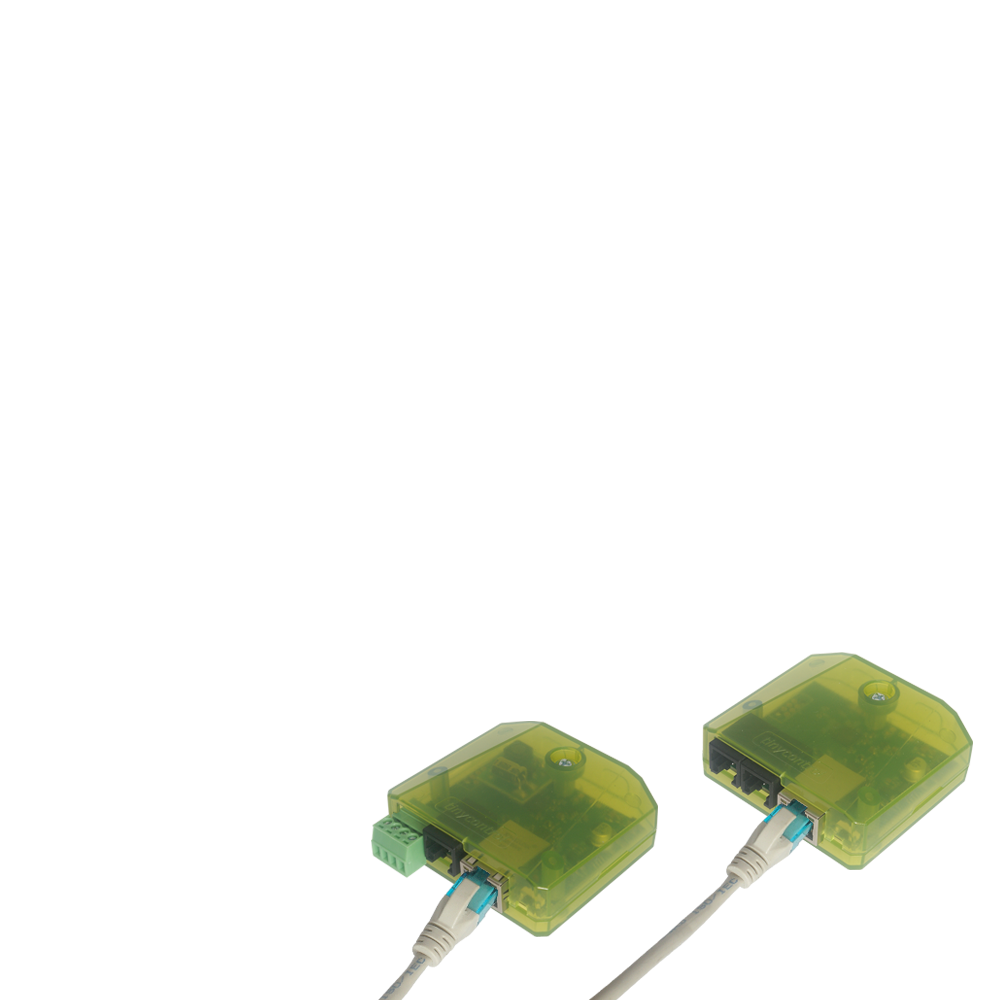

Oba warianty oferują komunikację przez Ethernet i Wi-Fi, umożliwiając elastyczne dopasowanie do różnych środowisk instalacji.

Proste zarządzanie

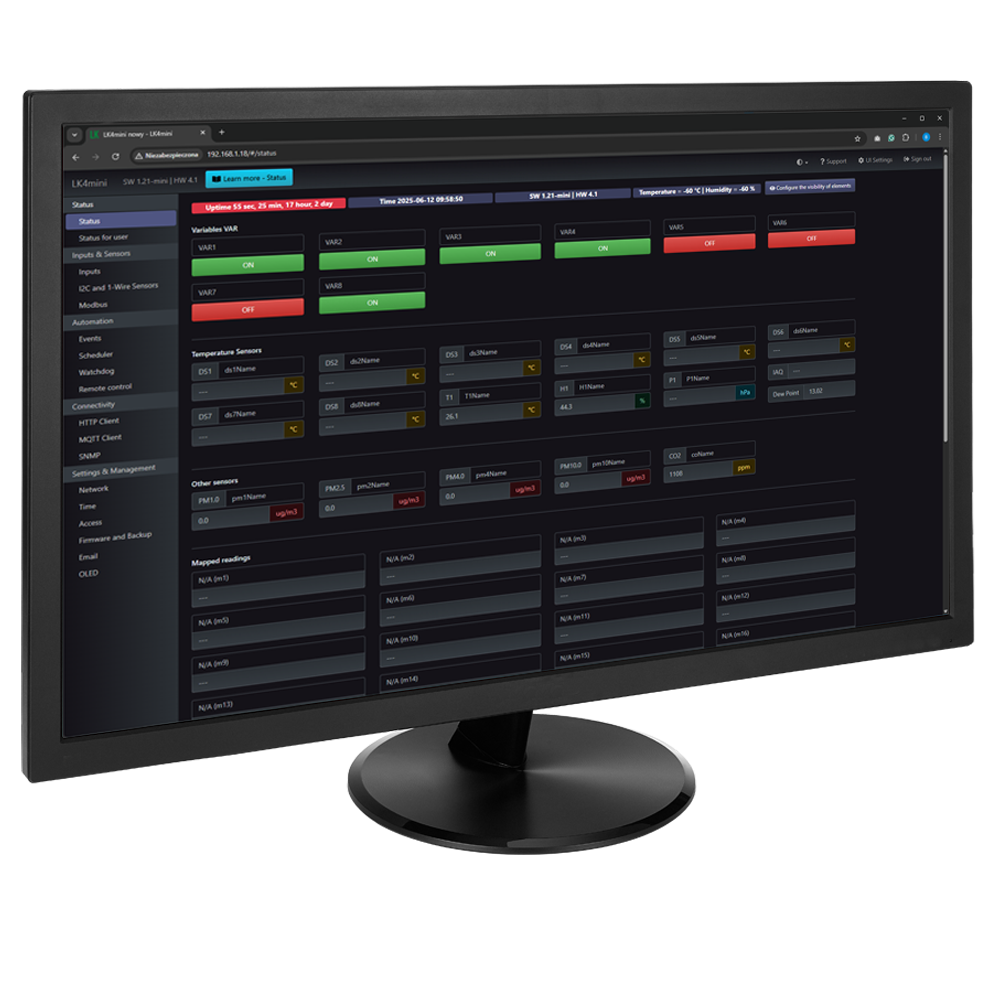

LK4mini można w pełni skonfigurować za pomocą intuicyjnego interfejsu webowego, dostępnego z poziomu wbudowanego serwera WWW.

Dodatkowo, urządzenie obsługuje zdalne sterowanie za pomocą poleceń wysyłanych przez protokół HTTP lub - po wcześniejszej konfiguracji - poprzez MQTT.

Interfejsy

LK4mini obsługuje wiele interfejsów, co pozwala na podłączenie wielu różnych modułów i czujników - w zależności od wersji urządzenia.

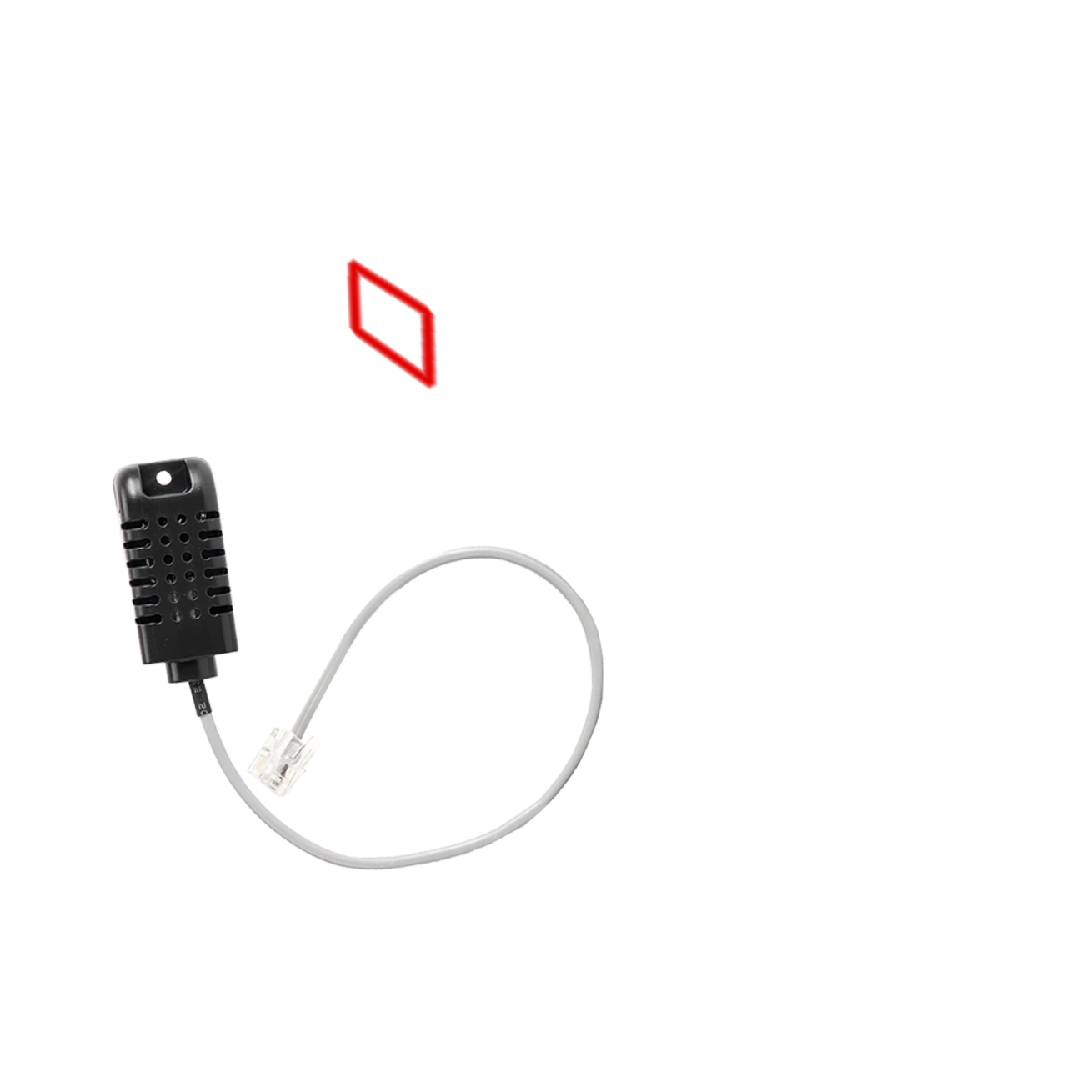

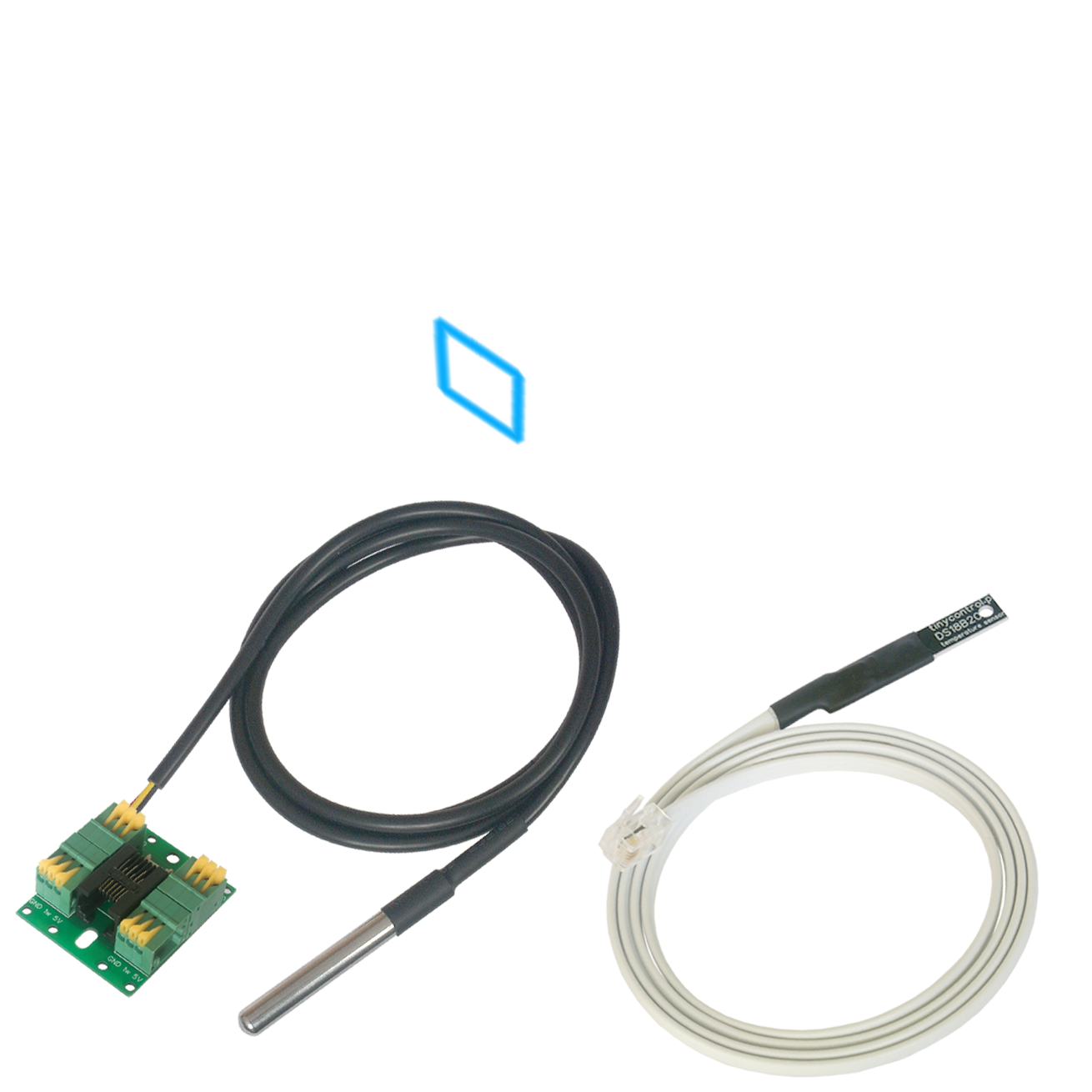

I2C: Obsługa czujnika temperatury i wilgotności AM2301B/AHT25/AHT20.

1-Wire: Czujniki temperatury DS18B20.

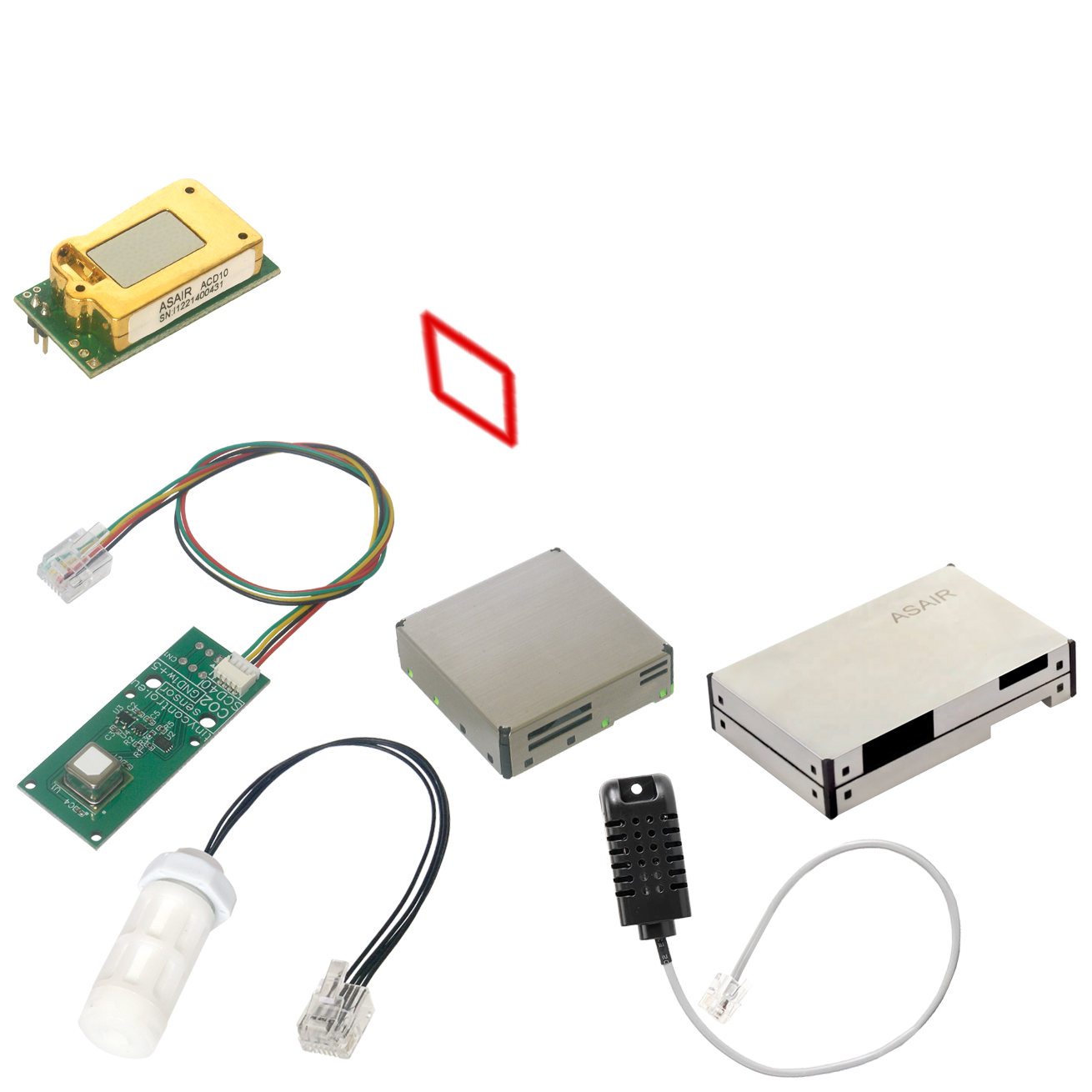

I2C: Czujniki temperatury, wilgotności, ciśnienia, cząstek stałych i CO2.

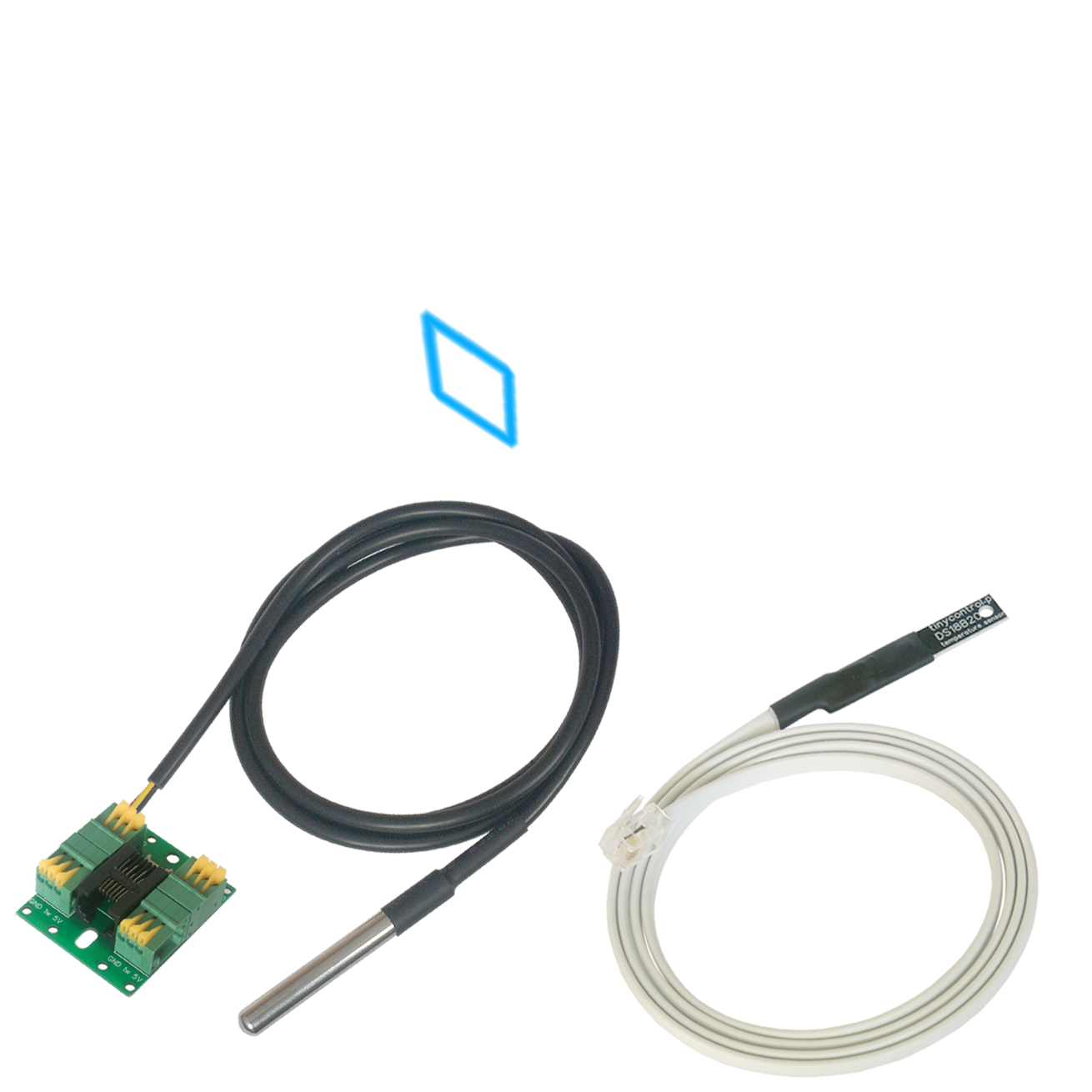

1-Wire: Czujniki temperatury DS18B20.

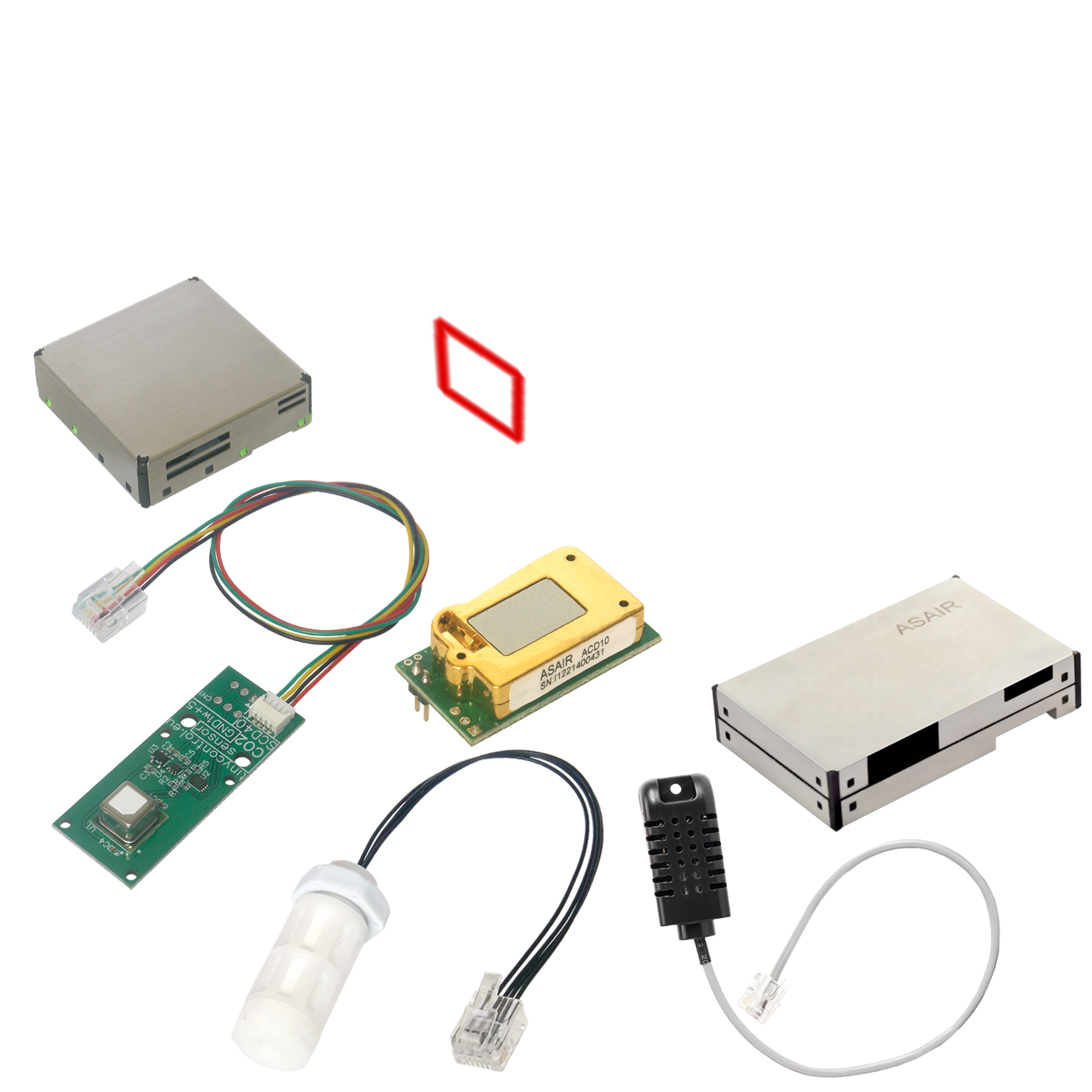

I2C: Czujniki temperatury, wilgotności, ciśnienia, cząstek stałych i CO2.

Opcje montażu

Desktop

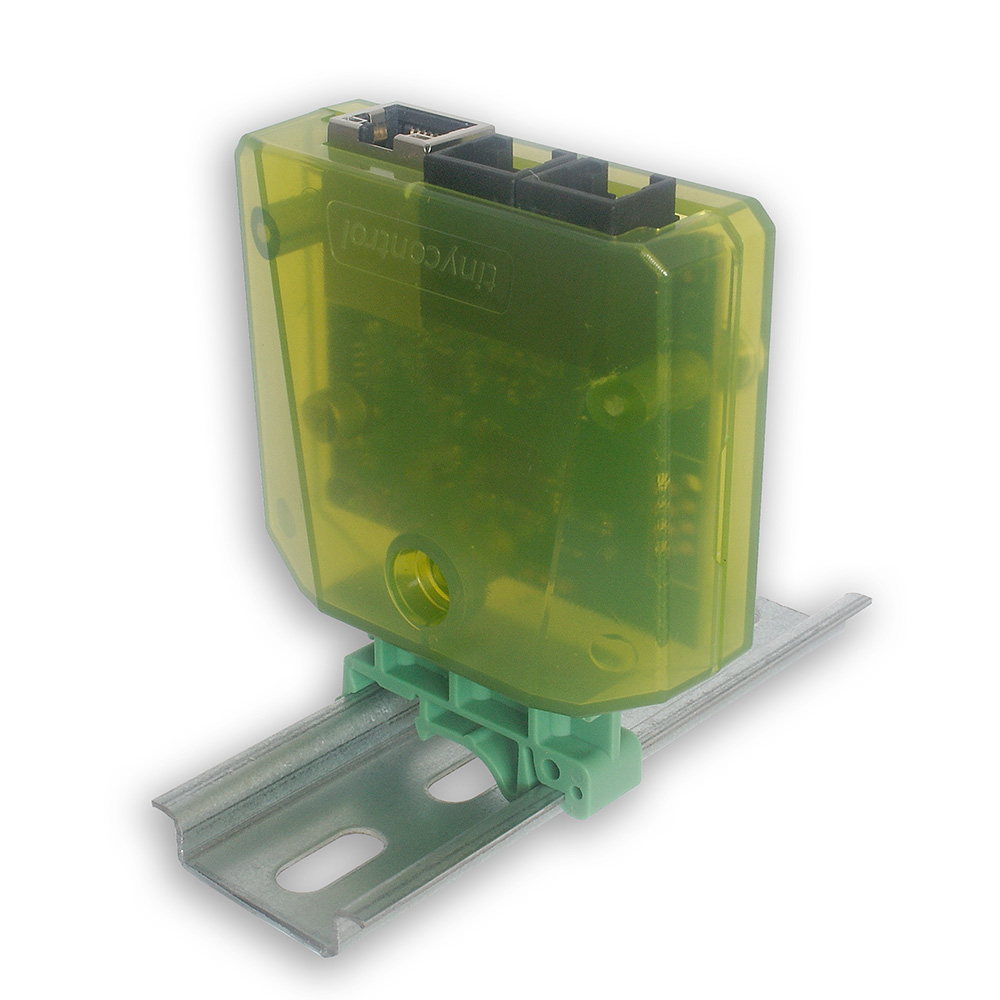

Szyna DIN

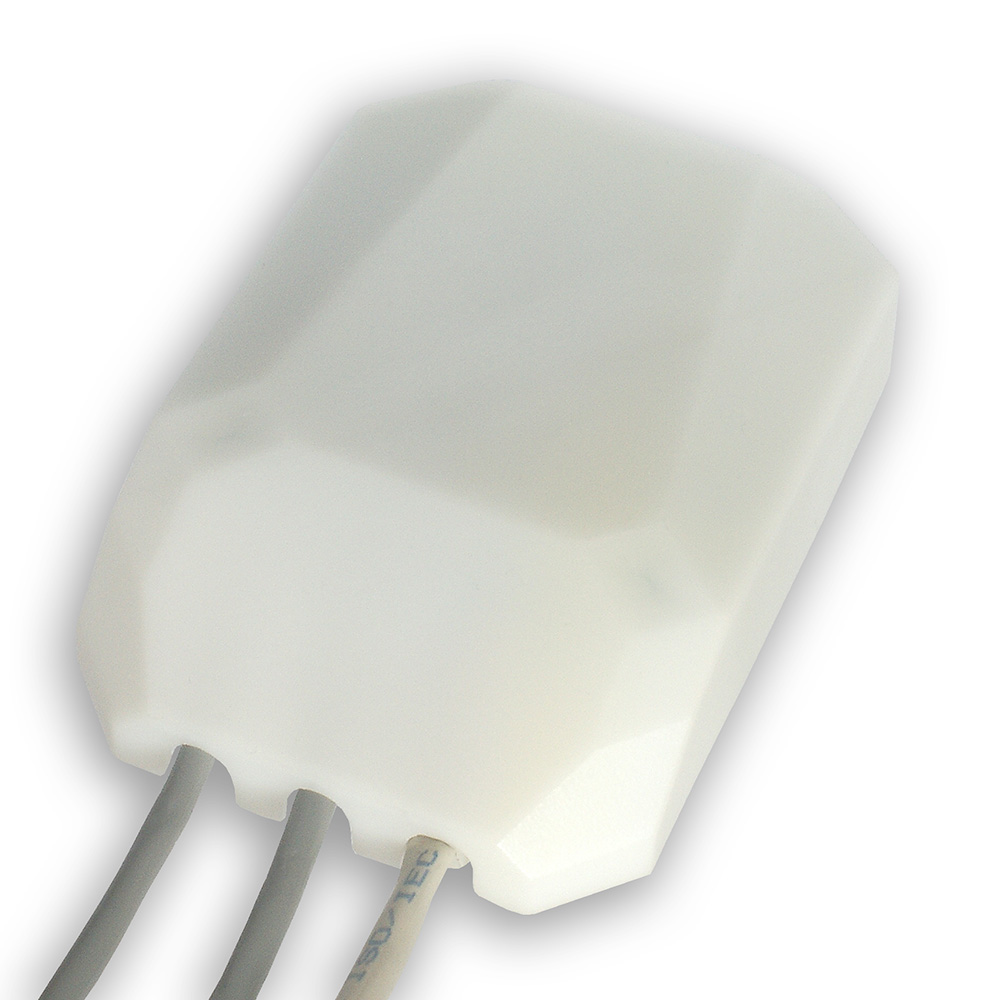

Maskownica (montaż na ścianie)

Zdarzenia

LK4mini oferuje rozbudowany system reakcji na zdarzenia, pozwalający na automatyczne wykonywanie akcji po spełnieniu określonych warunków.

Możliwe jest jednoczesne sprawdzenie dwóch źródeł danych (np. czujników) i połączenie tych warunków operatorem logicznym: AND, OR, NAND, NOR lub XOR.

W odpowiedzi na zdarzenie możliwe jest m.in.:
  • wysłanie wiadomości e-mail,
  • przesłanie trapu SNMP, komendy MQTT lub HTTP,
  • użycie wyjść wirtualnych do budowy bardziej złożonych sekwencji.
Dowiedz się więcej

Harmonogram

Harmonogram umożliwia automatyczne wykonywanie akcji w określonym czasie – w cyklach godzinowych, dziennych, tygodniowych lub miesięcznych.

Możliwe akcje obejmują:
  • wysterowanie wirtualnych wyjść (VAR),
  • włączanie wyświetlacza OLED i zmiana aktywnej sceny.

W połączeniu z funkcją Zdarzenia można pośrednio wykorzystywać dostępne w niej akcje oraz dodawać zależności czasowe do zdarzeń za pomocą zmiennych VAR.

Dowiedz się więcej

Modbus

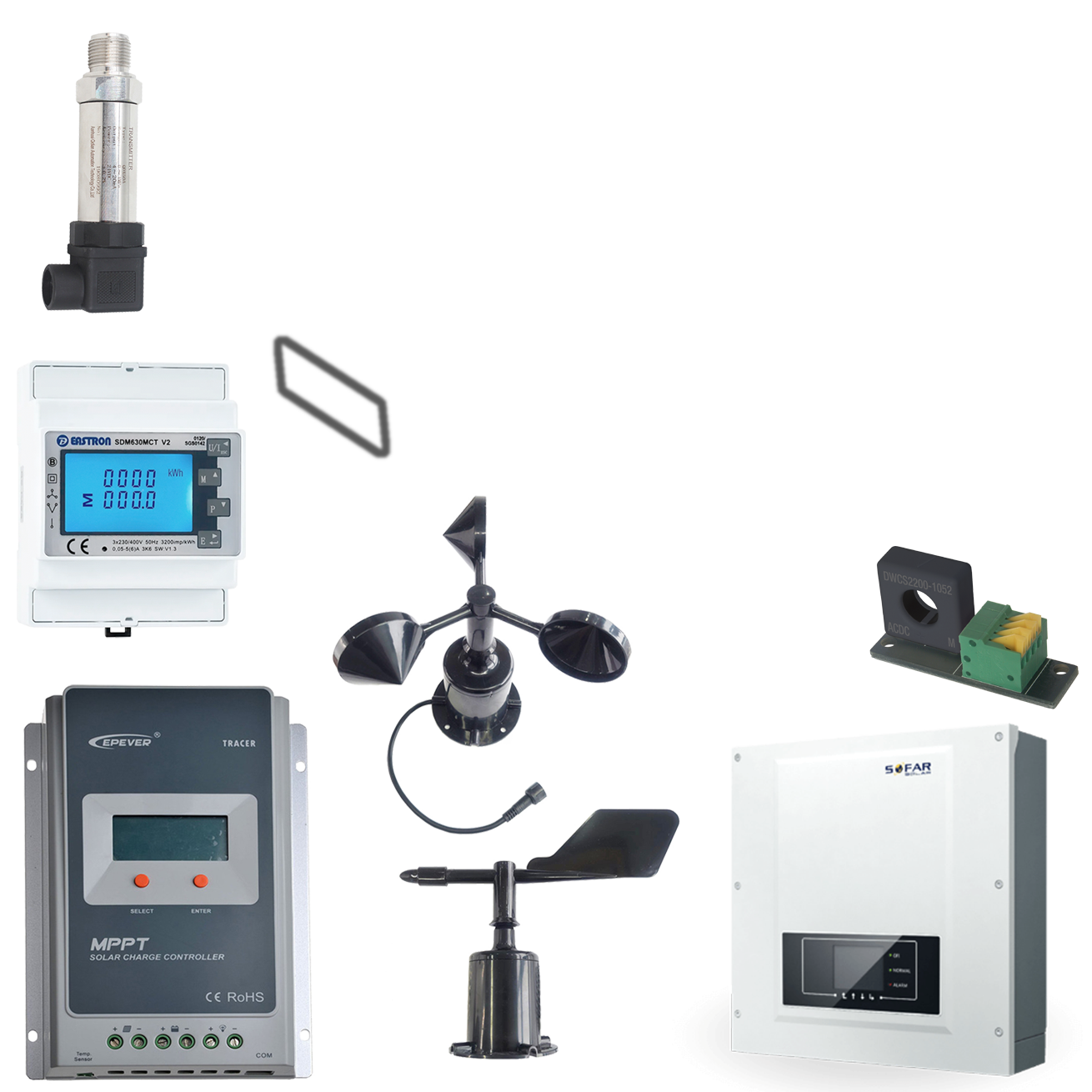

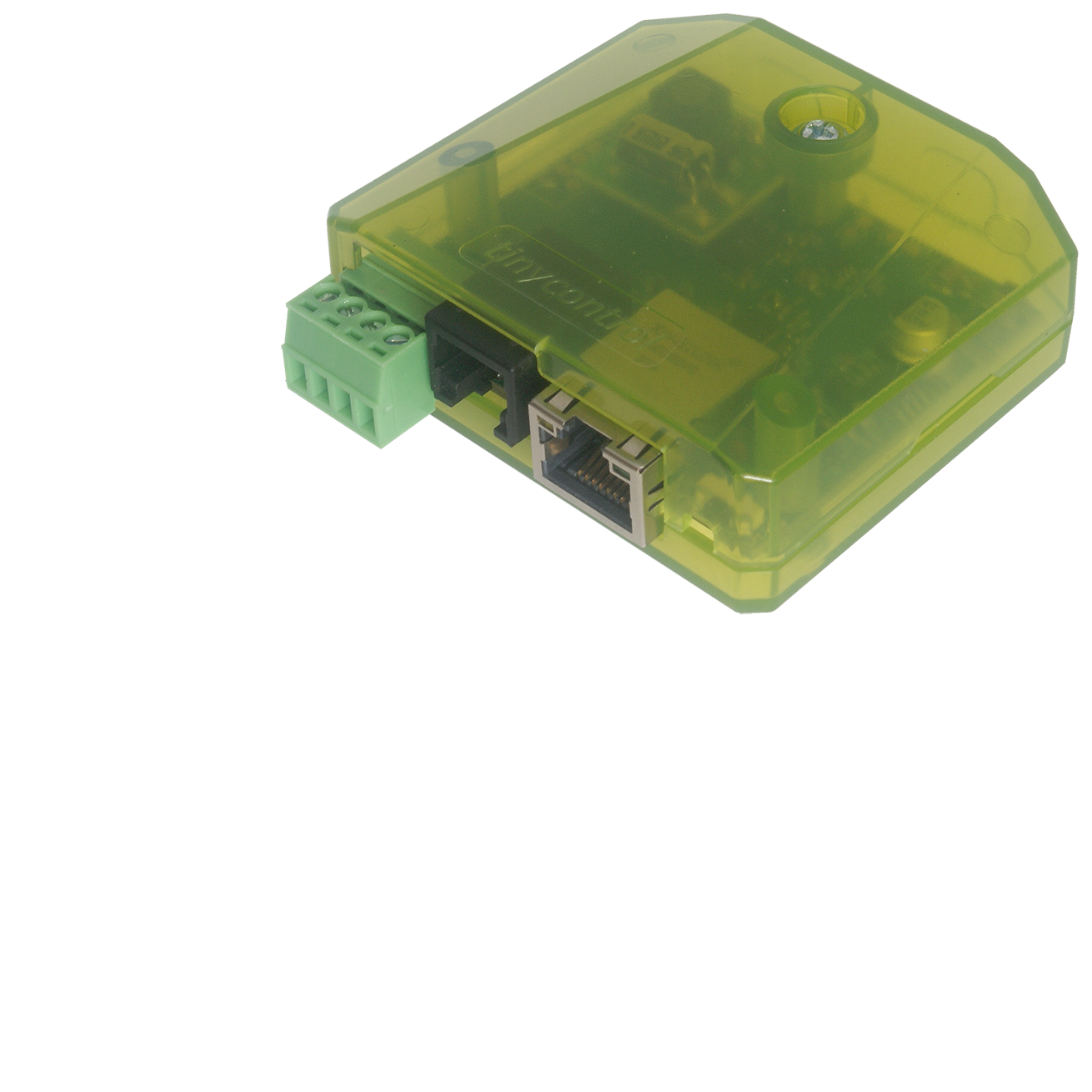

LK4mini w wariancie Modbus umożliwia odczyt danych z wielu urządzeń i czujników za pośrednictwem magistrali Modbus RTU (RS485).

Oferuje gotowe profile dla popularnych liczników energii i inwerterów PV, a także umożliwia łatwe dodawanie innych urządzeń poprzez funkcję konfiguracji urządzeń niestandardowych Modbus.

Odczytane dane mogą być wykorzystywane w automatyzacji, prezentowane w interfejsie webowym lub przesyłane dalej – np. na serwer zewnętrzny.

Dowiedz się więcej

Usługa mqtt.ats.pl

Jest to nasze autorskie rozwiązanie uzupełniające funkcjonalność LK4mini, w oparciu o protokół MQTT.

Dostęp jest bezpłatny do samodzielnego użytku - wszystkie funkcje są dostępne z pewnymi ograniczeniami, ale możemy je dostosować do Twoich potrzeb po kontakcie.

Usługa oferuje obecnie następujące funkcje:

  • Zbieranie danych z Lan Kontrolera oraz prezentowanie ich na wykresie lub tabeli, z możliwością eksportu danych.
  • Definiowanie reakcji na przychodzące dane z warunkami dotyczącymi wartości, czasu. Przy ich pomocy można sterować jednym urządzeniem w zależności od odczytów z innego urządzenia.
  • Definiowanie zadań do wykonania w wybrane dni tygodnia o określonych godzinach (mogą być powiązane z reakcjami).
  • Podgląd danych z obsługiwanych urządzeń i sterowanie nimi zdalnie za pomocą serwisu WWW lub aplikacji mobilnej.
