Czujnik prądu WCS6800

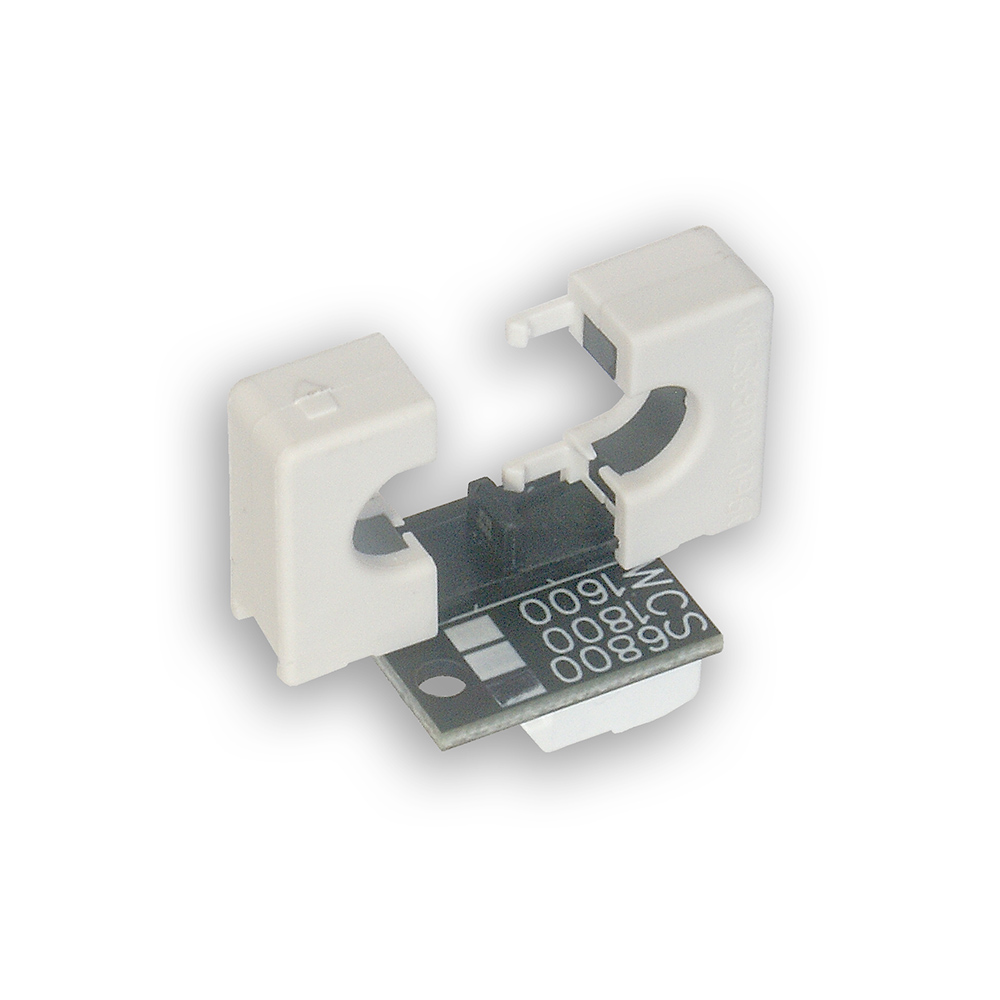

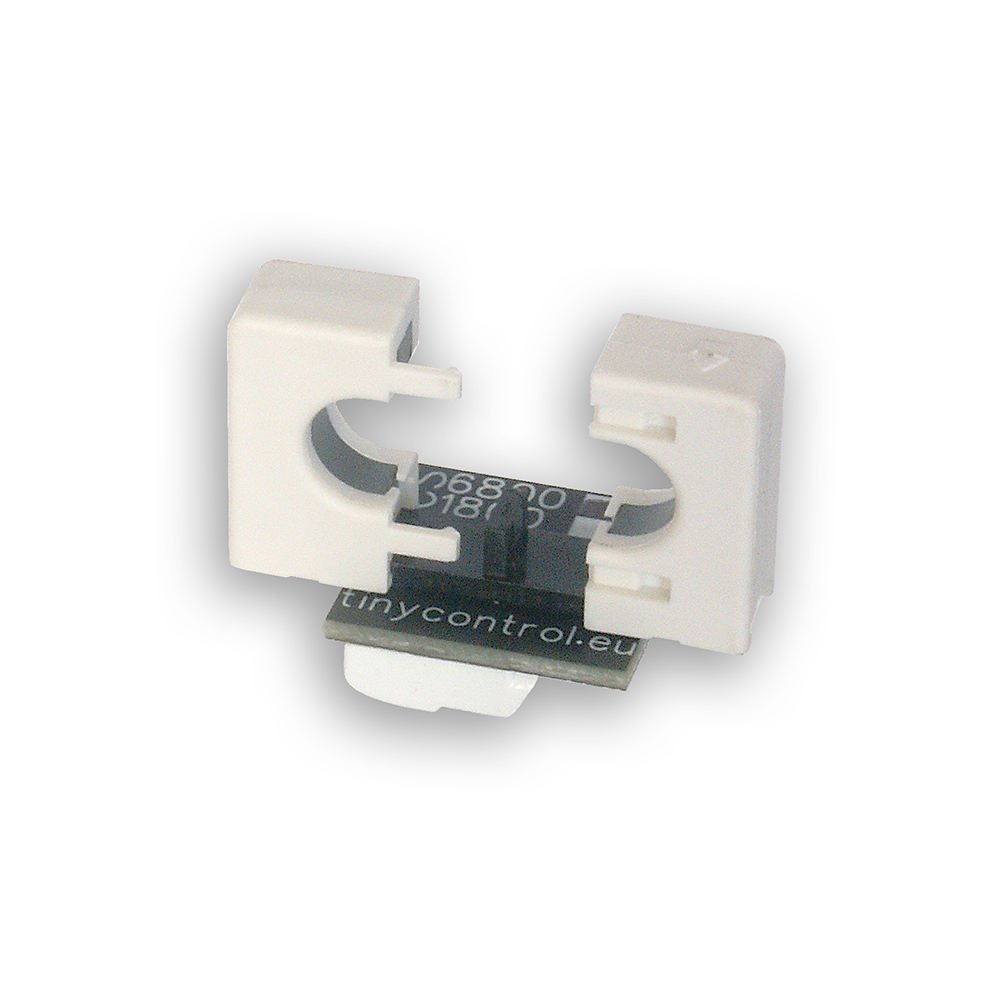

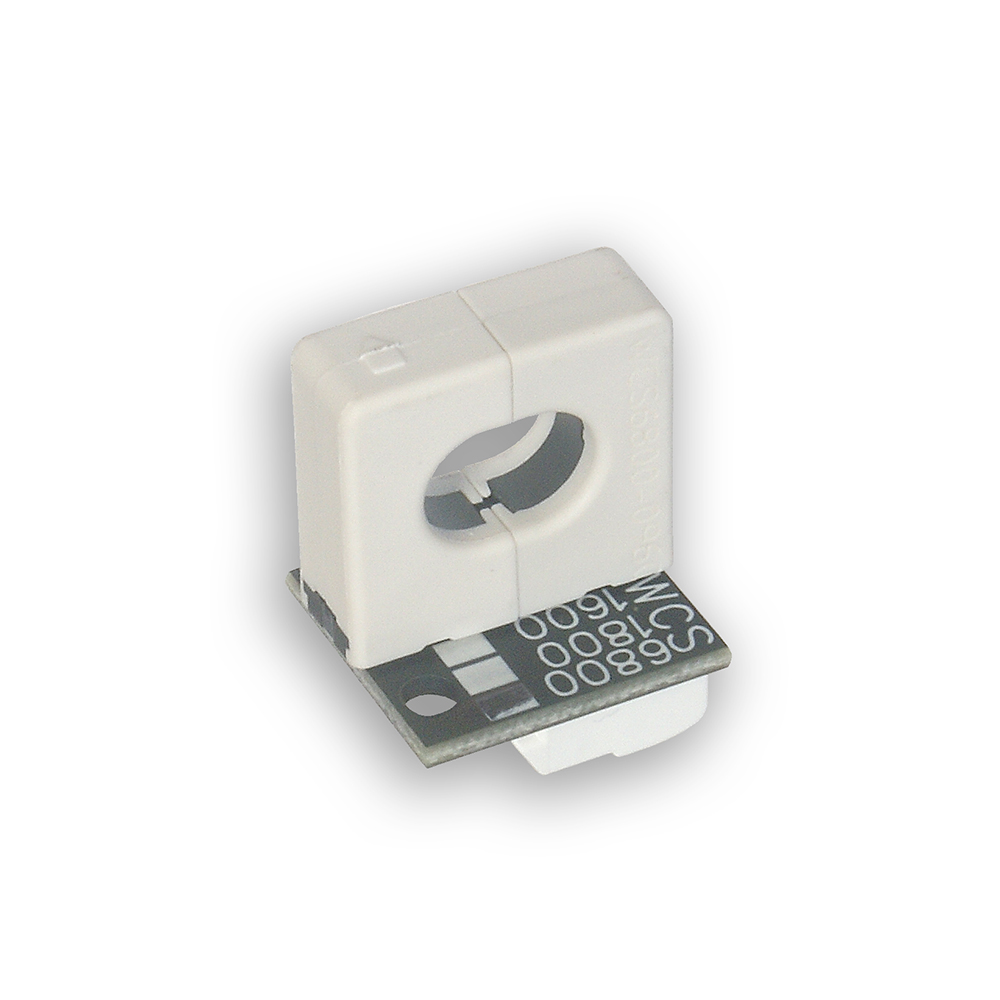

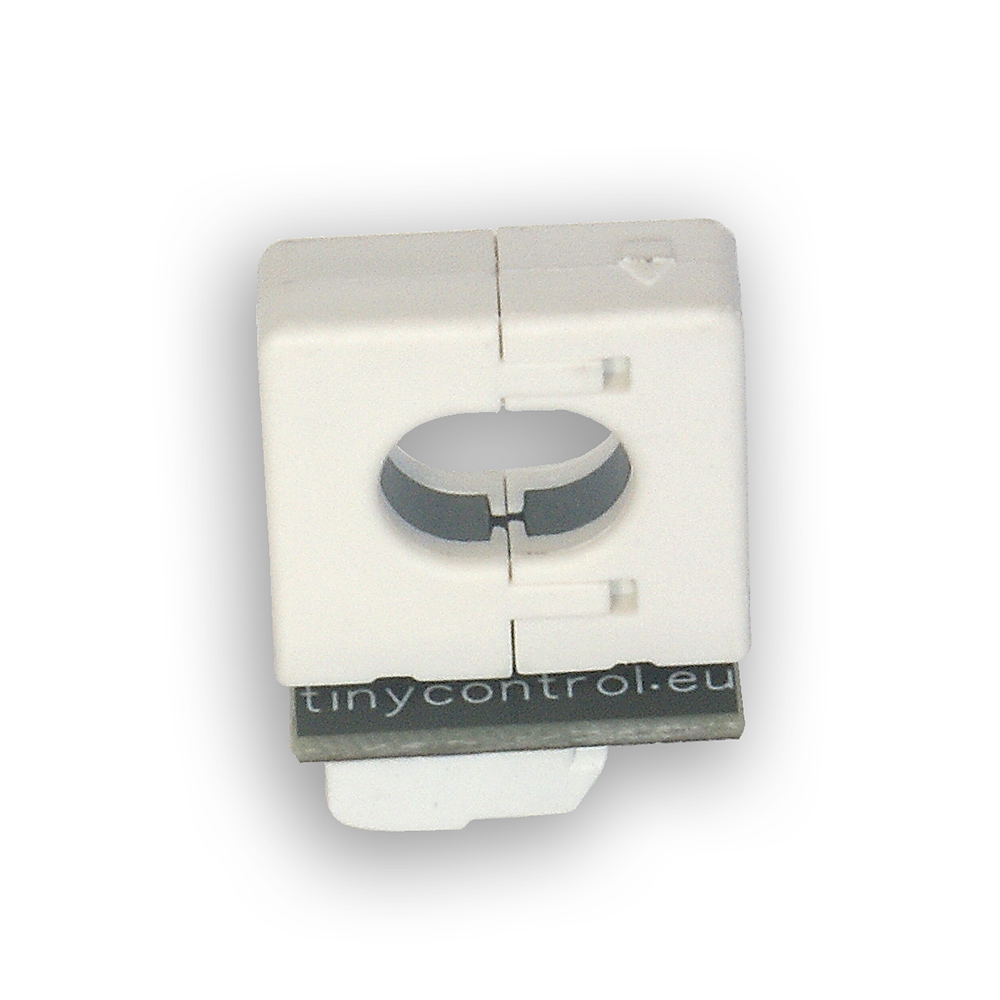

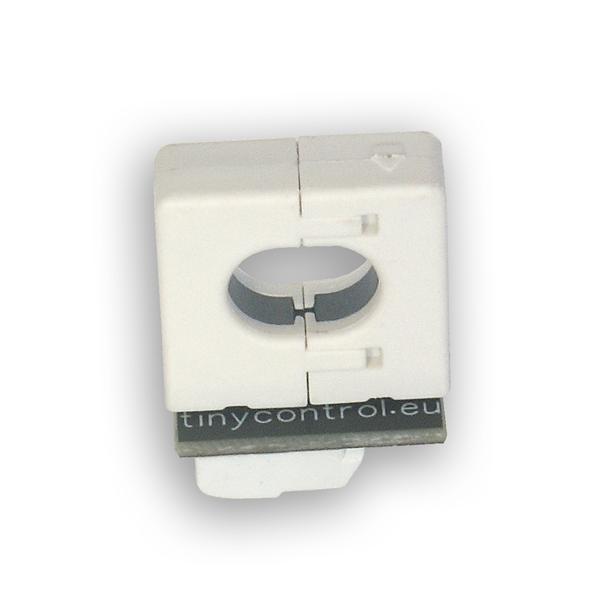

Czujnik prądu oparty o efekt Halla, mierzy prąd w przewodzie przełożonym przez otwór czujnika. Nie wymaga przerwania kabla i instalacji końcówek.

Używanie z Lan Kontrolerem

Lan Kontroler v3.0/3.5+(3.5, 3.6, 3.7, 3.8) mierzy tylko prąd stały przy pomocy tego czujnika.

W przypadku użycia z Lan Kontrolerem v3.0 czujnik powinien być zasilany z 3.3V ze złącza IDC10-1 oraz użyte wejścia INPA1-4.

W przypadku użycia z Lan Kontrolerem v3.5+ czujnik powinien być zasilany z 3.3V ze złącza IDC10-1 oraz użyte wejścia INPA1-4 lub zasilany z 5V i użyte wejścia INPA1-2.

Przed użyciem wskazanie powinno być skalibrowane w zakładce Wejścia na stronie Lan Kontrolera.

Specyfikacja techniczna

Zakres pomiaru 0-35A
Maksymalna średnica kabla pomiarowego 11x8mm
Czułość 65mV/A

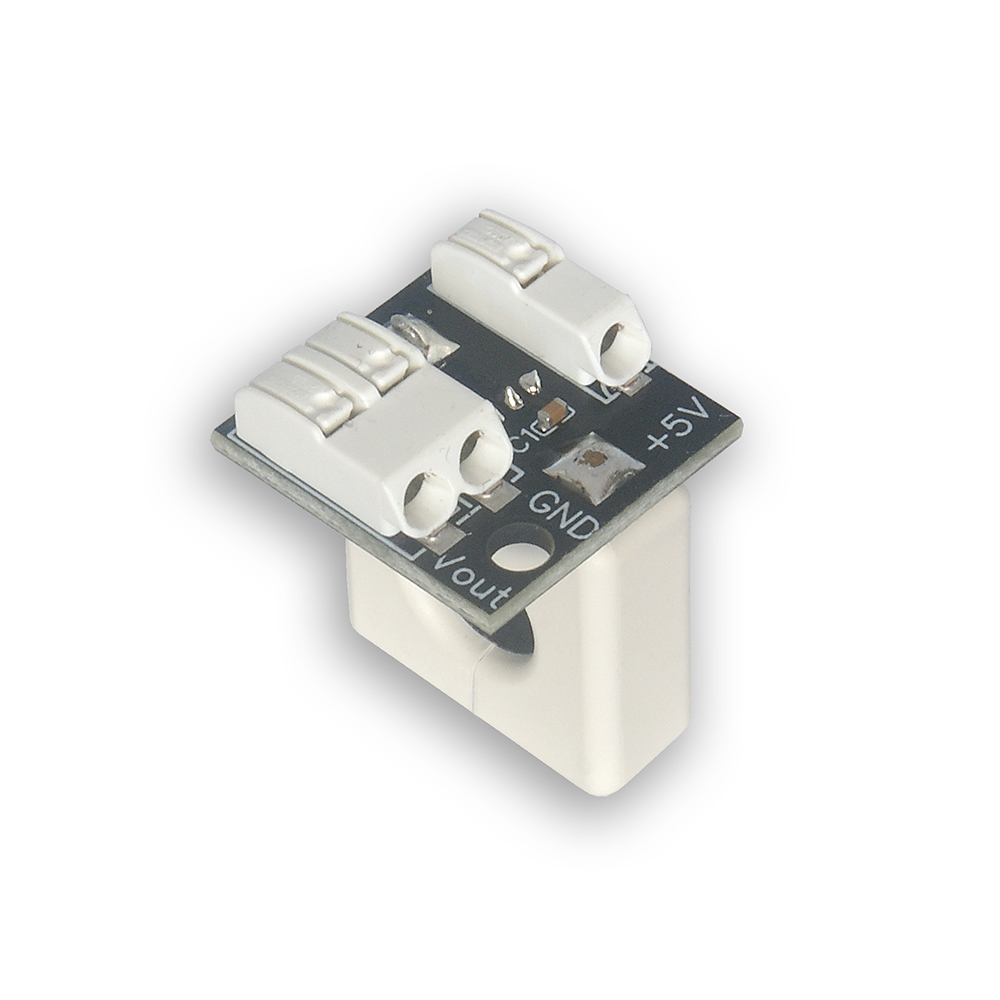

Zasilanie 3.3V lub 5V (z Lan Kontrolera)
Napięcie przebicia (izolacja) 4000V
Długość kabla podłączeniowego 50cm
