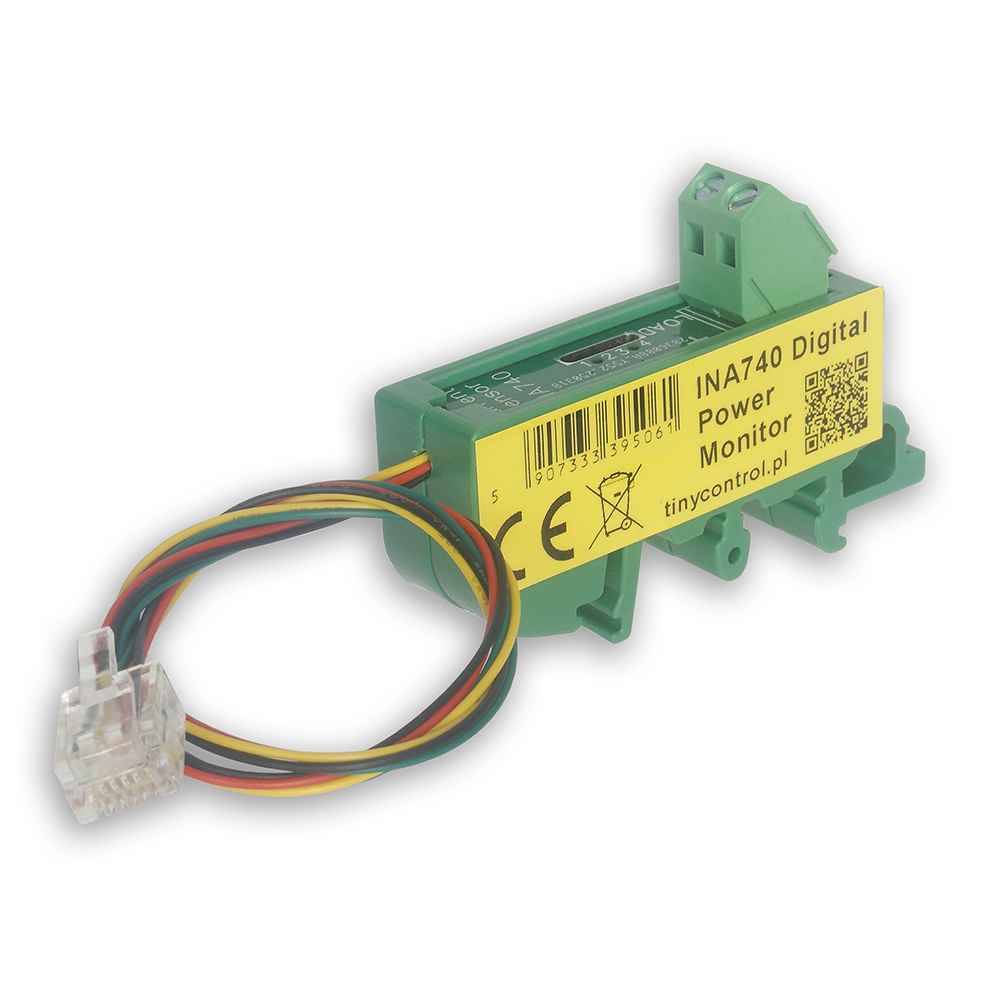

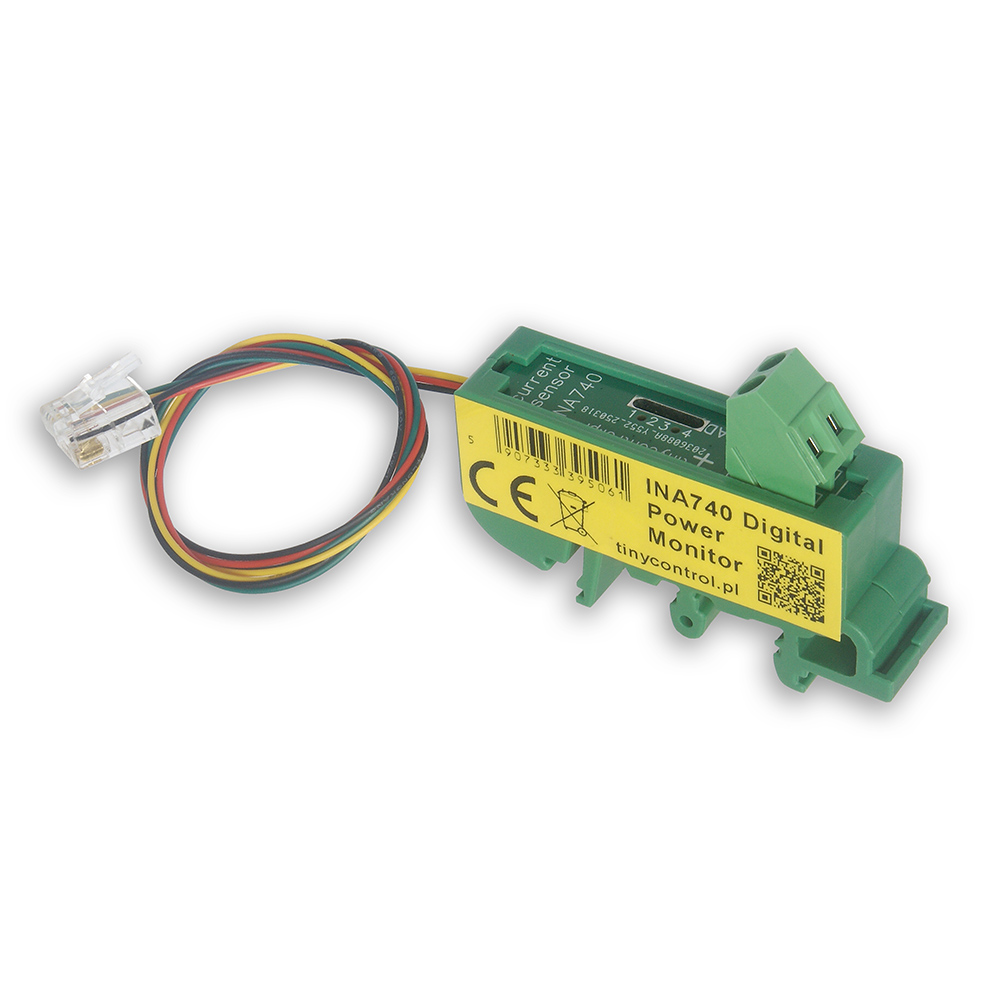

Cyfrowy monitor mocy INA740 (wersja DIN)

INA740 to cyfrowy monitor mocy ze zintegrowanym elementem pomiaru prądu wraz z 16-bitowym przetwornikiem analogowo-cyfrowym delta-sigma zaprojektowanym specjalnie do zastosowań pomiaru prądu. Urządzenie może mierzyć prądy w pełnej skali do ±24 A (limit złącza, limit układu scalonego to ±35 A) ze wsparciem napięcia wspólnego do +85 V.

INA740 raportuje prąd, napięcie magistrali, temperaturę układu scalonego, moc, energię. Zintegrowany czujnik temperatury ma dokładność ±2,5°C w zakresie temperatur złącza.

Komunikacja z czujnikiem odbywa się za pośrednictwem magistrali I2C. Wtyczka RJ czujnika jest kompatybilna z urządzeniami tinycontrol, a czujnik jest obsługiwany przez kontroler LK4. W celu integracji z innym kontrolerem (np. Arduino) należy zapoznać się z wyprowadzeniami wtyczki/złącza RJ, które są opisane np. w krótkiej instrukcji LK4.

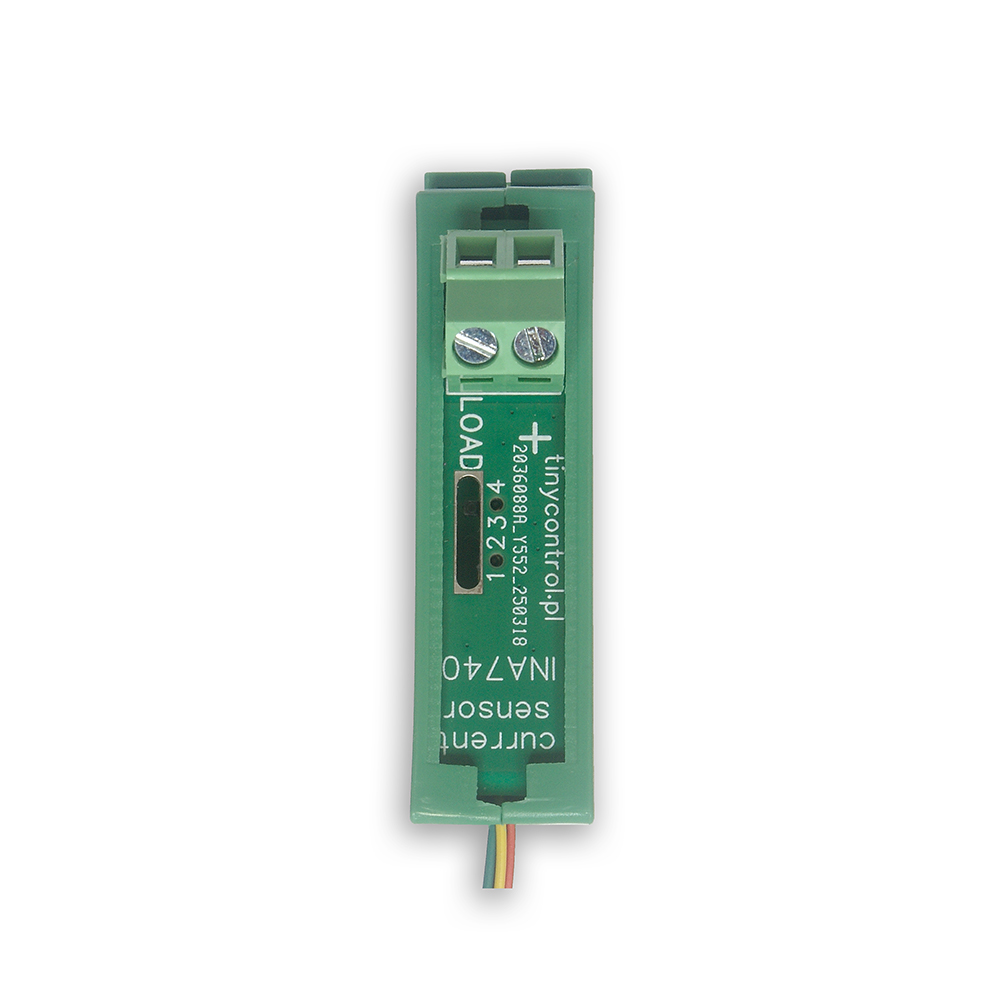

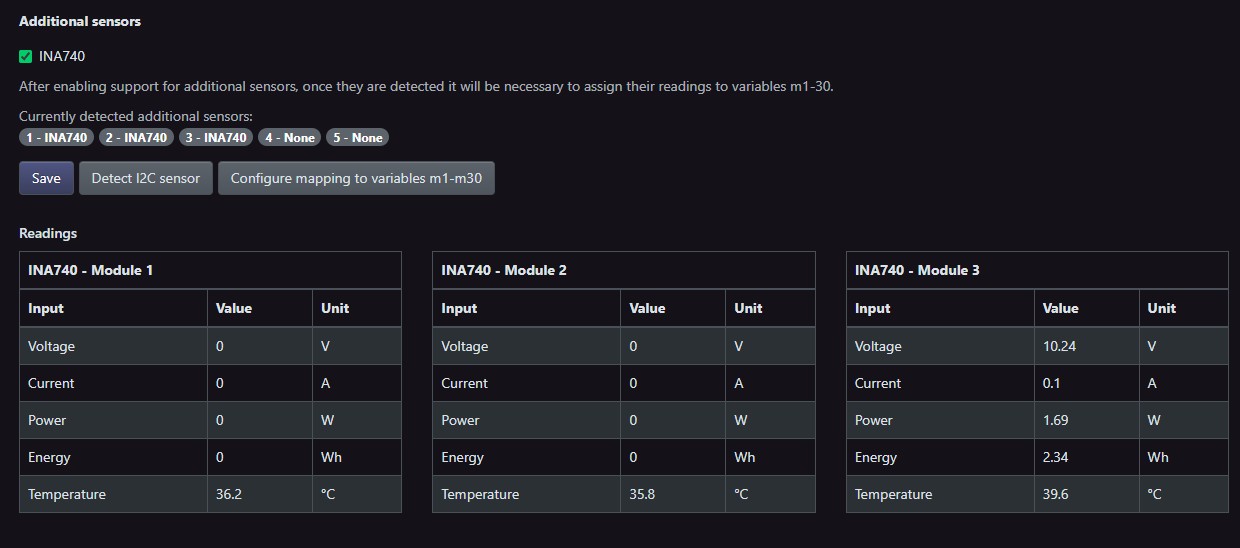

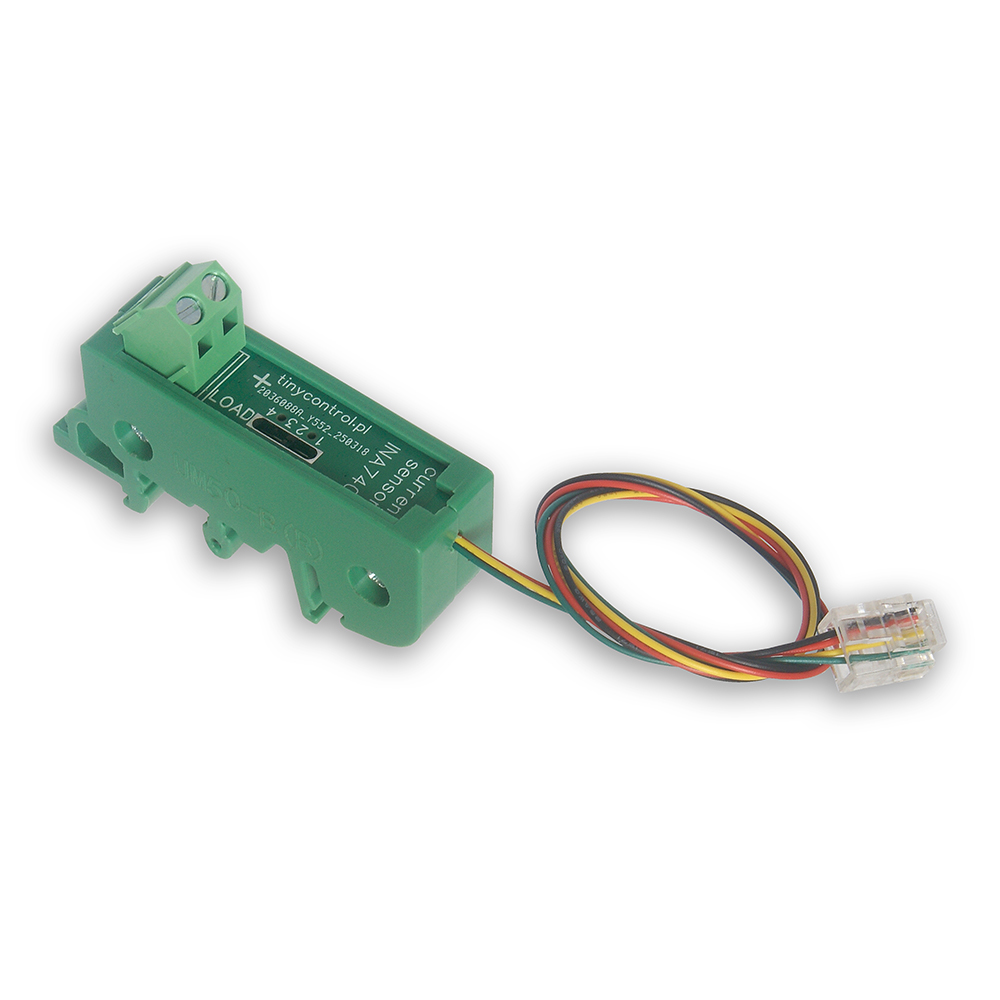

Płytka czujnika jest wyposażona w 4-pozycyjny przełącznik, umożliwiający zmianę adresu I2C, dzięki czemu możliwa jest obsługa 4 czujników na jednej magistrali I2C (funkcjonalność dostępna z LK4).

Uruchomienie

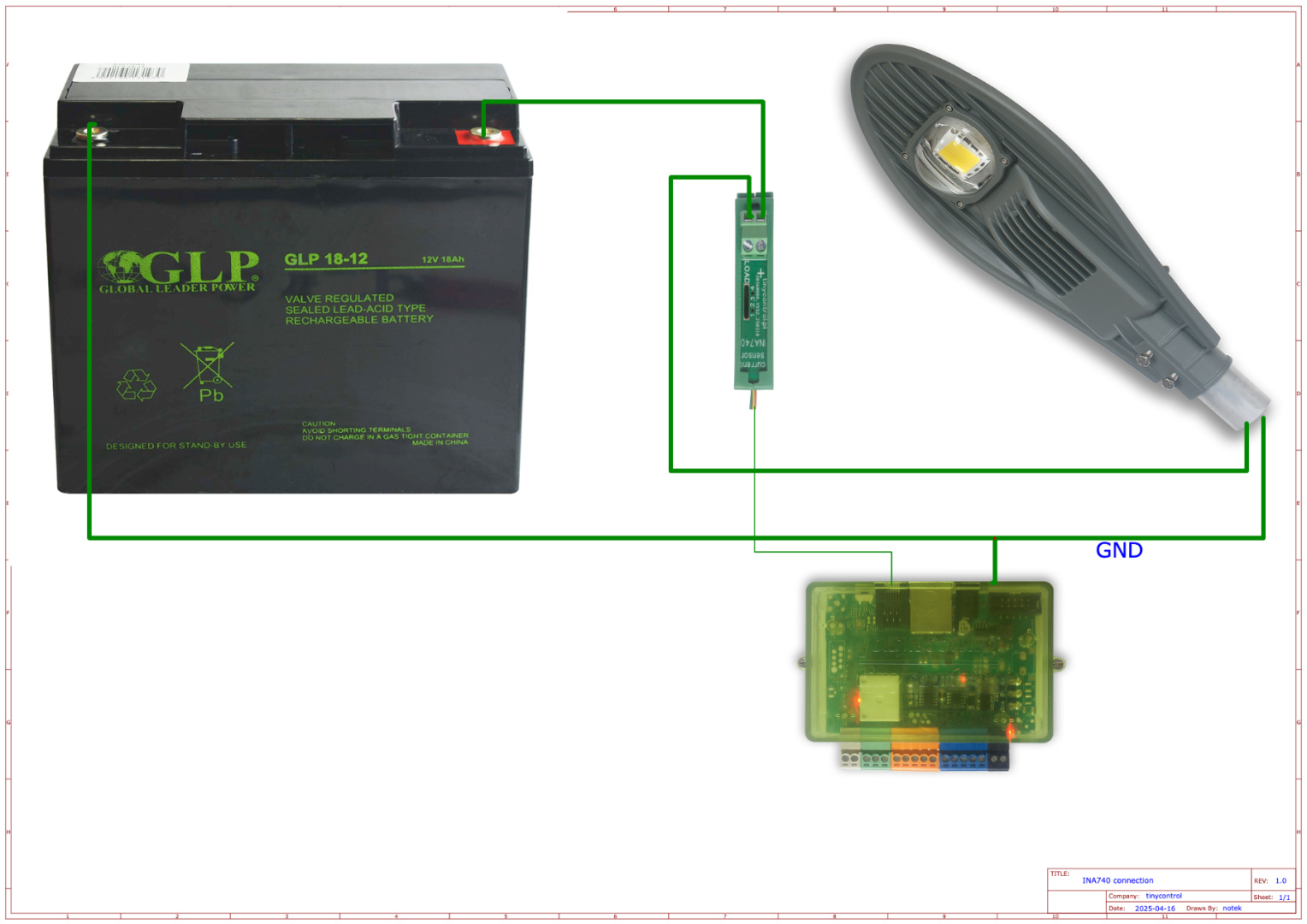

Czujnik należy podłączyć wg schematu, do pomiaru napięcia (oraz oczywiście mocy i energii) masa LK4 i masa obciążenia muszą być wspólne! W przypadku układu izolowanego można zrealizować tylko pomiar prądu.

Specyfikacja techniczna

Zakres pomiaru prądu+/- 24 A (dwukierunkowo)
Zakres pomiaru napięcia0-85 V
Rezystancja wewnętrzna (shunt)800 µΩ
Prąd przesunięcia±62.5 mA (maks.)
Dokładność pomiaru mocy±1.6% (maks.)
Dokładność pomiaru energii±2.1% (maks.)
Dokładność czujnika temperatury±1.5°C (maks. przy 25°C)
Rozdzielczość pomiarowa16bit
Napięcie zasilania3,3 V
Rozmiar kabla prądowego12-24AWG (0,5-2 mm średnica)

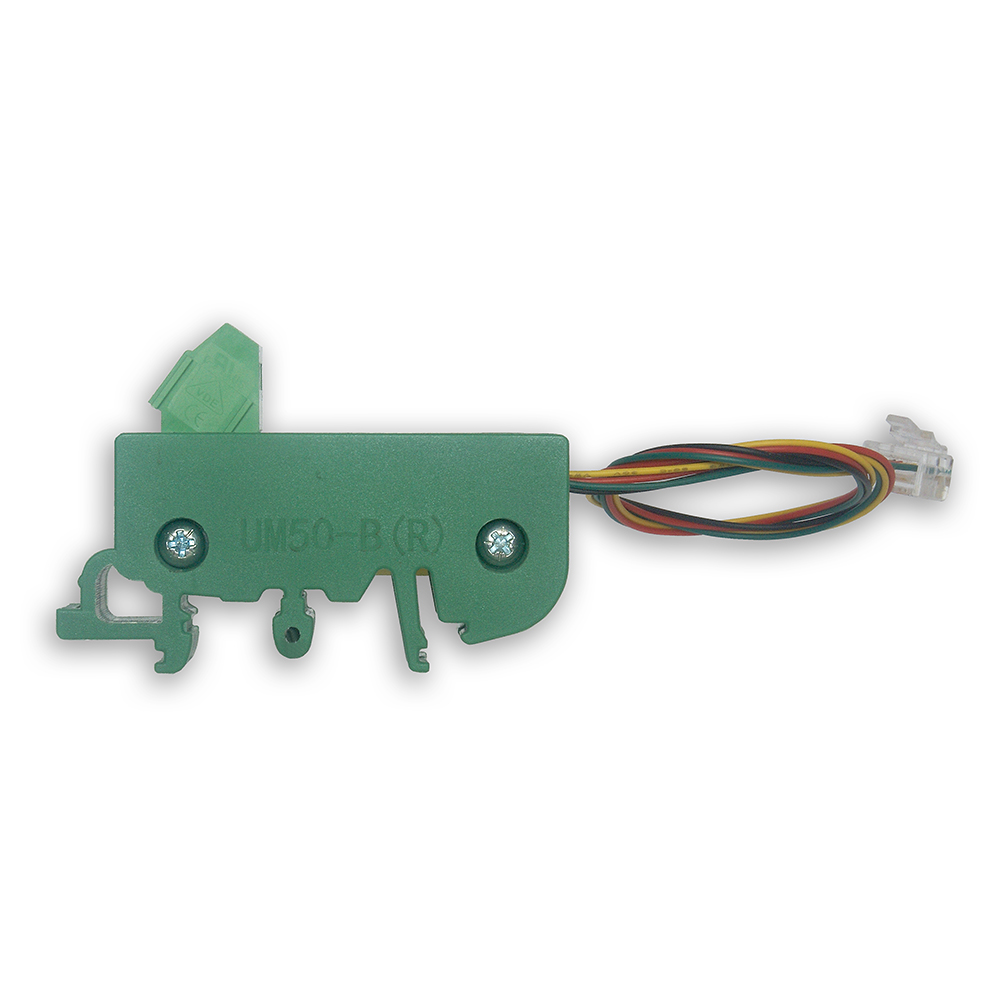

Montaż na szynie DINTak (35 mm)
Wymiary63 x 16 x 44 mm (L x W x H)
Długość kabla27 cm
