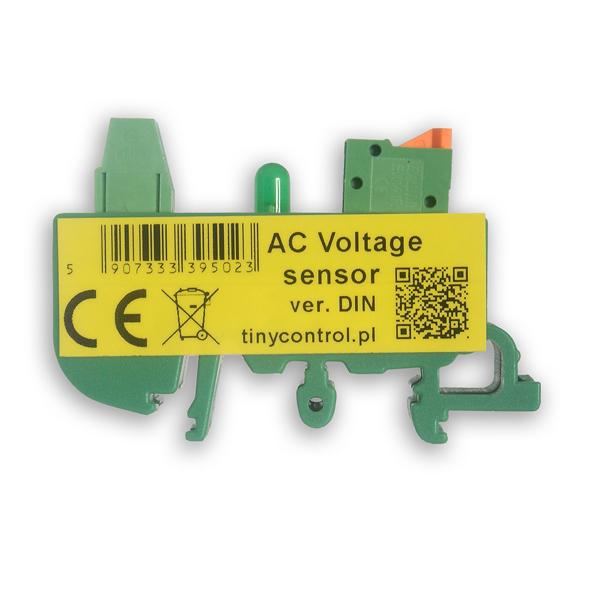

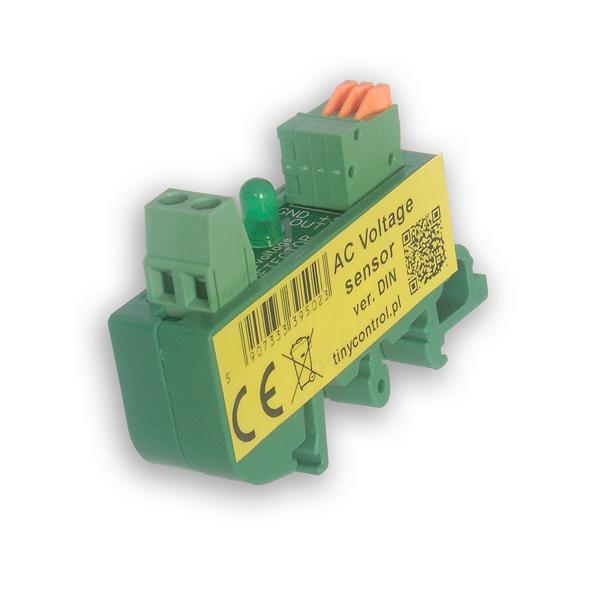

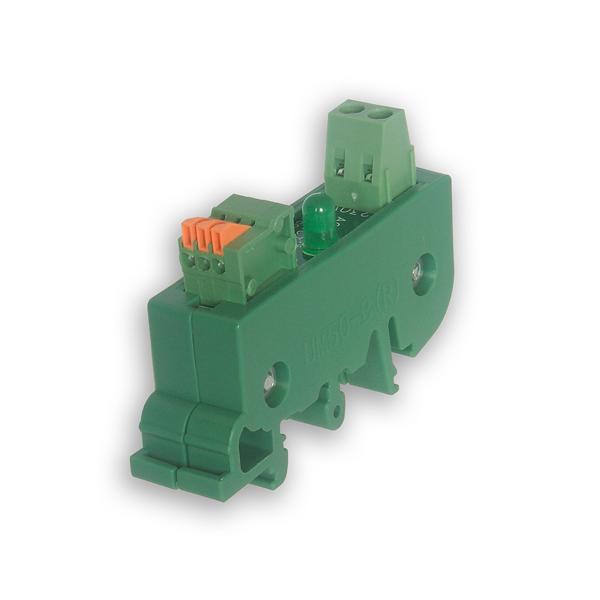

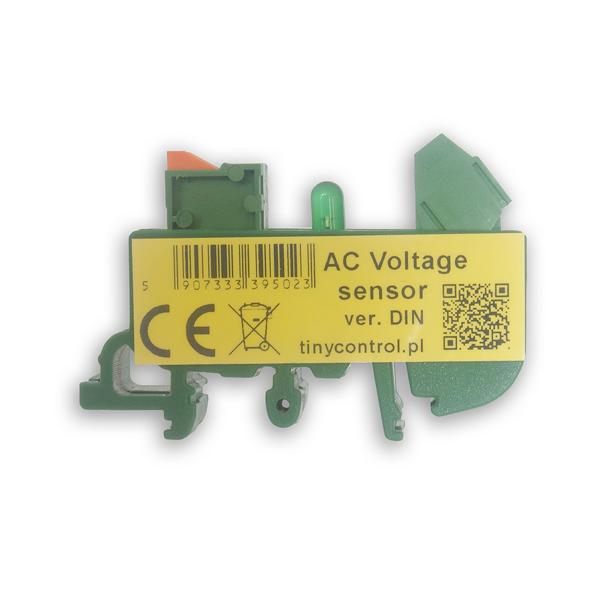

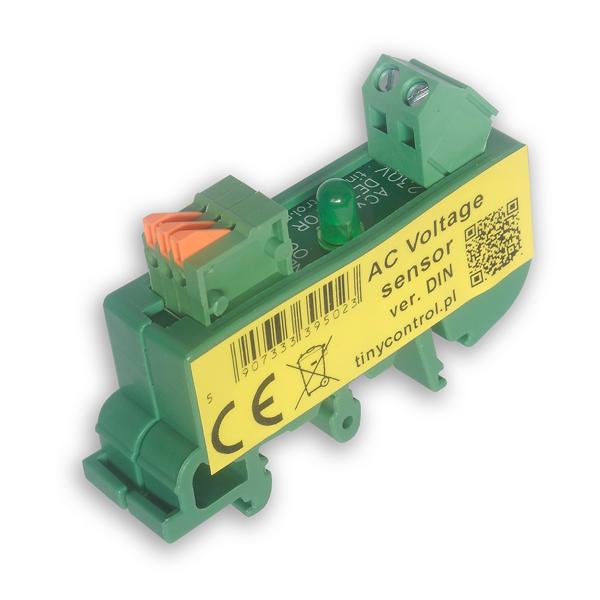

Czujnik obecności napięcia sieciowego 230 V AC (wersja DIN)

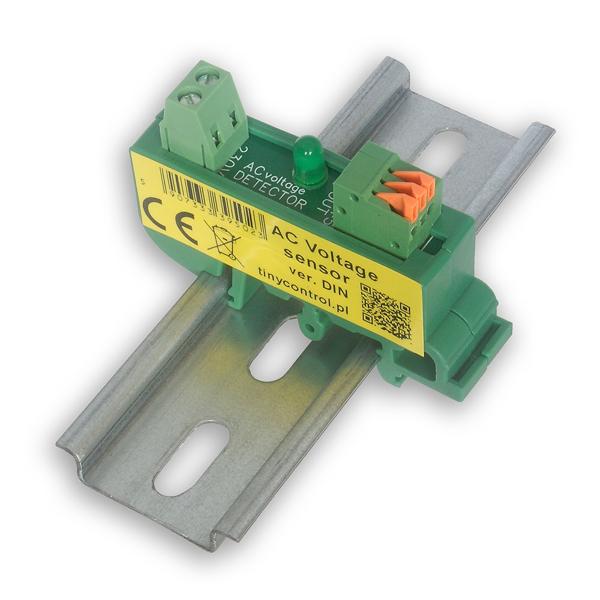

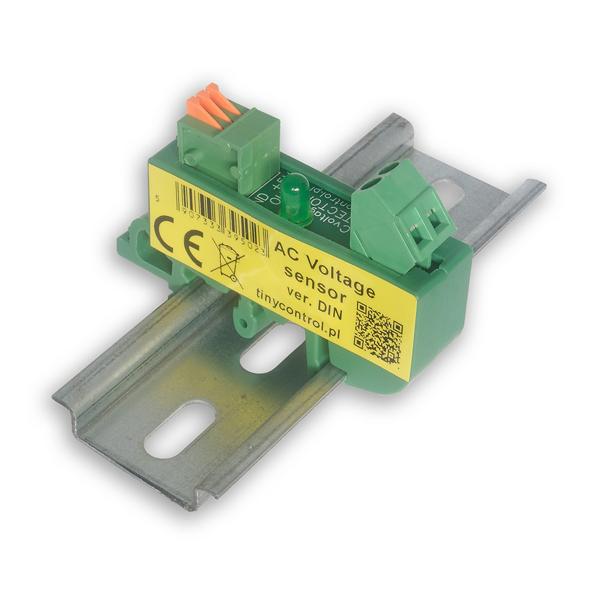

Czujnik przeznaczony do montażu na szynie DIN w rozdzielnicy elektrycznej.
W prosty sposób informuje o dostępności napięcia zasilania sieciowego 230 V AC w monitorowanym obwodzie.
Szczególnie przydatny w instalacjach wyposażonych w zasilacze awaryjne (UPS), gdzie istotne jest wykrycie zaniku zasilania sieciowego.

Czujnik wykorzystuje optyczną metodę detekcji, co zapewnia pełną izolację galwaniczną pomiędzy zasilaniem 230 V a wyjściem informacyjnym.

Sygnał wyjściowy (do bezpośredniego podłączenia do wejścia logicznego INPD/iD w urządzeniach tcPDU lub LK):

  • Obecne zasilanie 230 V - niski stan logiczny (0), ok. 0,1 V
  • Brak zasilania 230 V - wysoki stan logiczny (1), ok. 2,4 V

Ta zależność może być łatwo wykorzystana do konfiguracji powiadomień w zakładce "Zdarzenia" w urządzeniach tcPDU lub LK.

Specyfikacja techniczna

Pobór prądu1 mA / 230 V AC
Napięcie pracy230 V

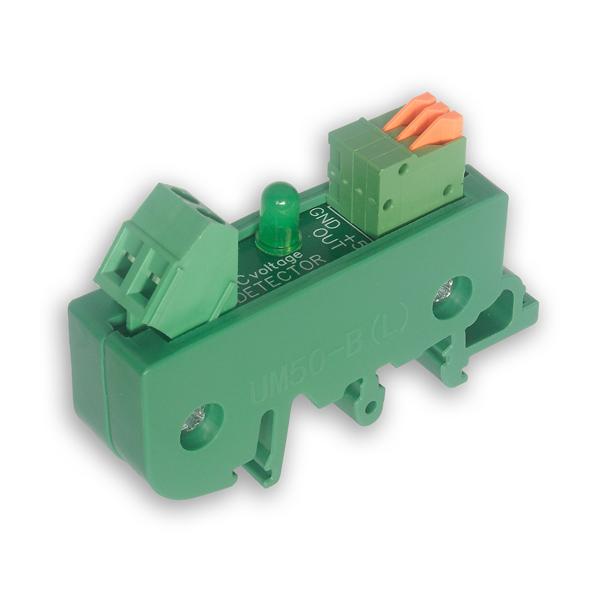

ZaciskiGND, OUT (INPD), +5V
Montaż na szynie DINTak
