tB2 - płytka rozszerzeń z 1-Wire, I2C, OLED

Dla Lan Kontrolera v3.x

4/7x
2x
1x

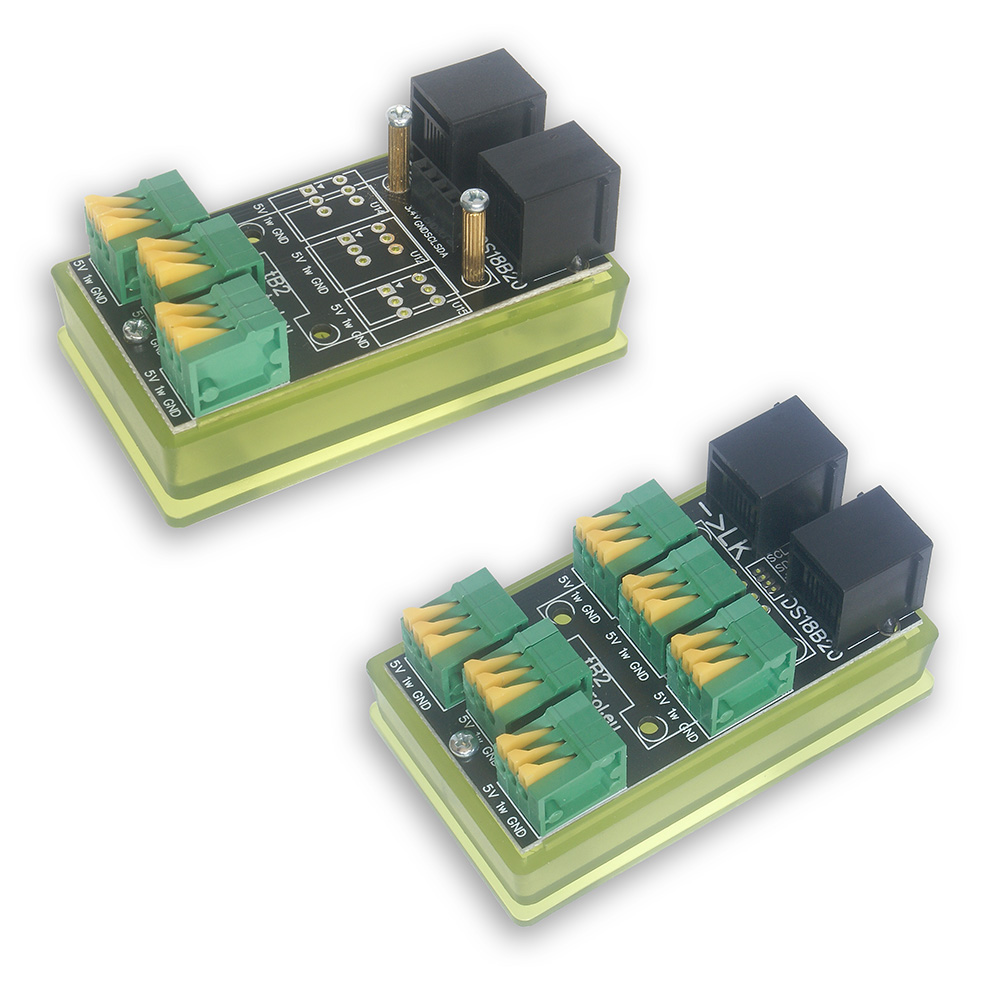

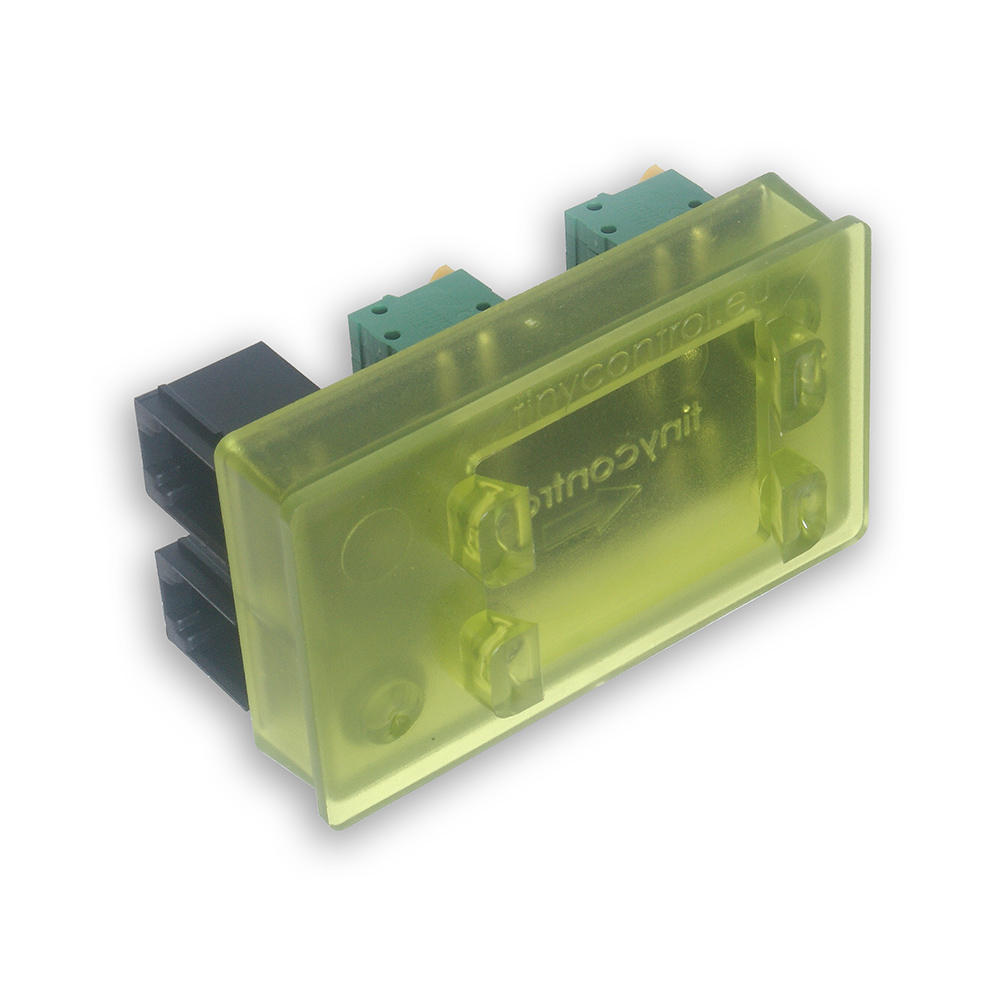

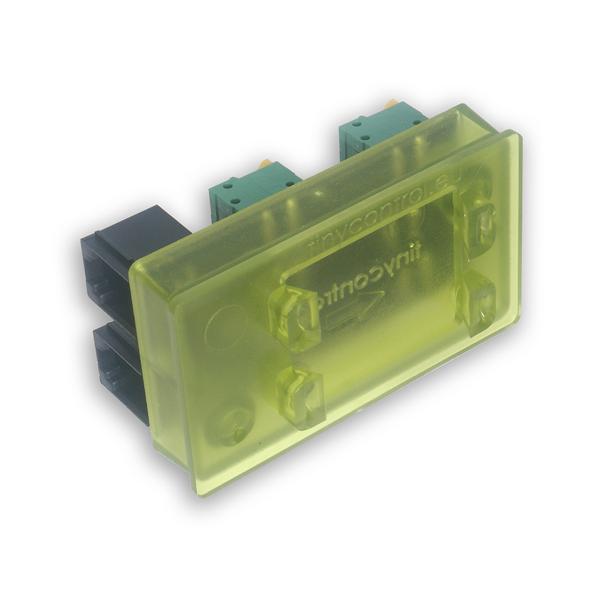

Podstawowa płytka rozszerzeń tB2 jest dostępna w dwóch konfiguracjach:

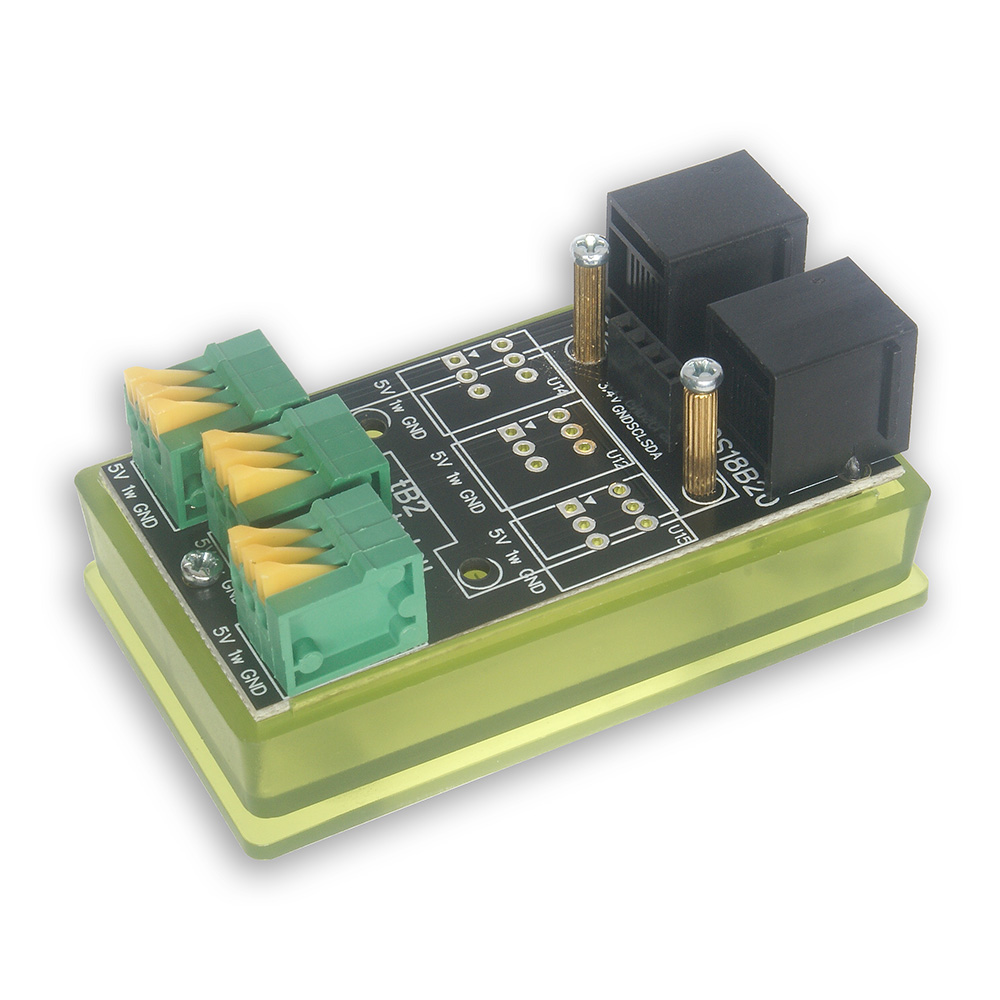

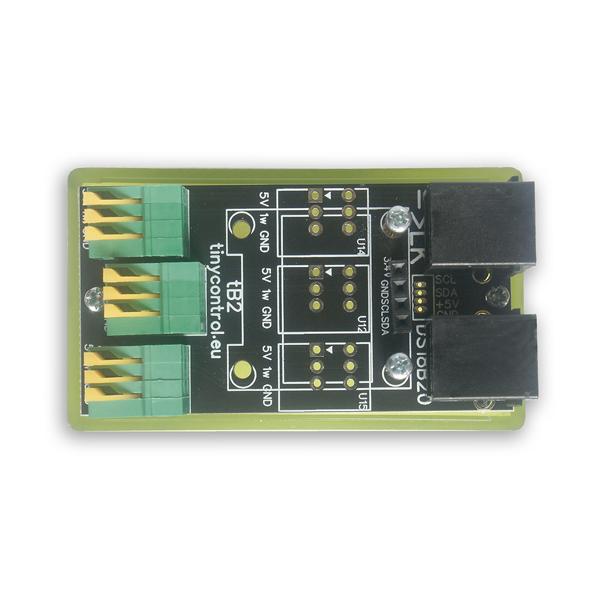

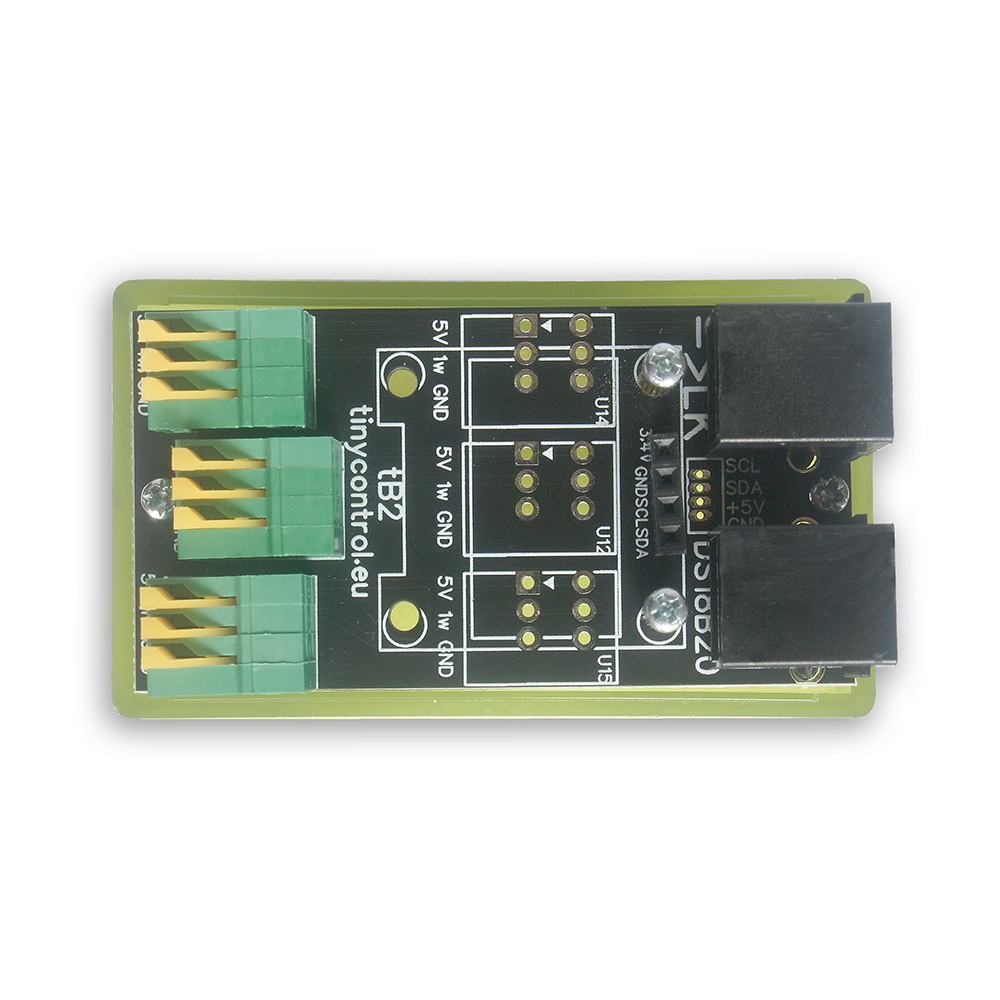

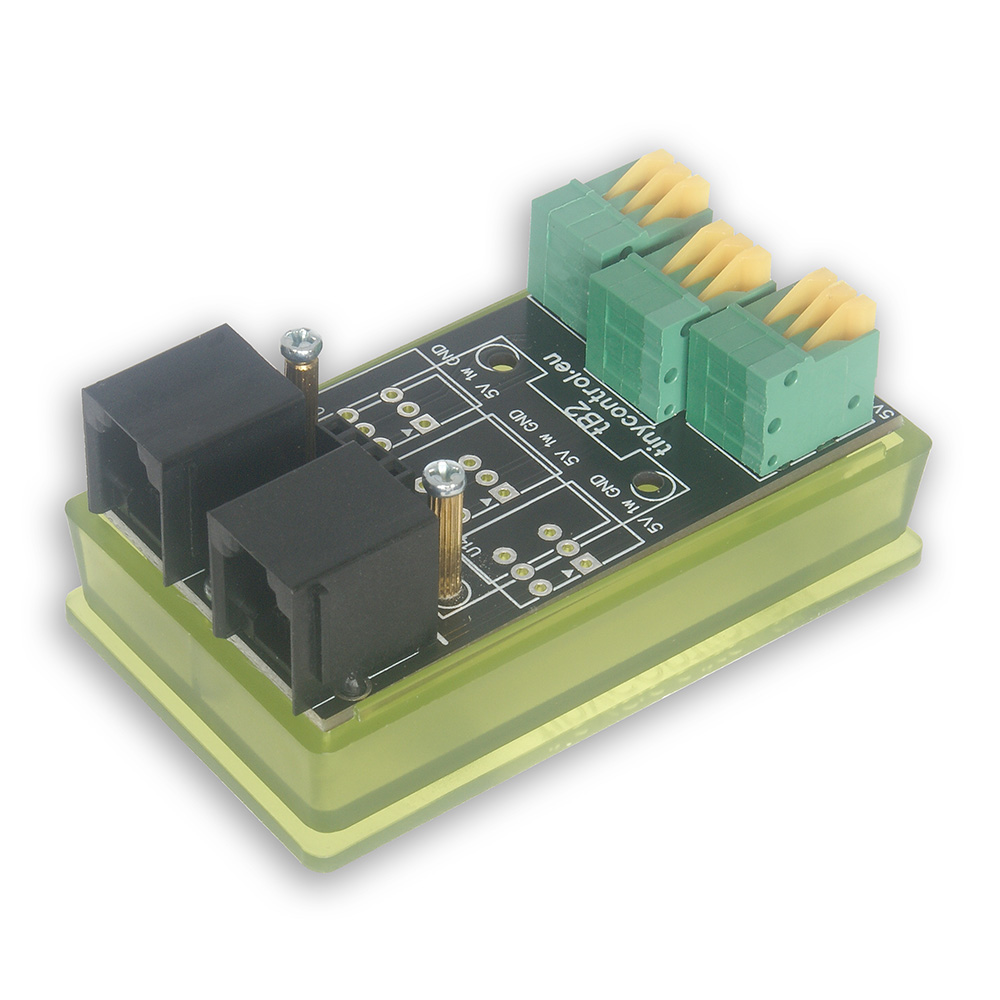

  1. Rozdzielacz I2C i 1-Wire - 2xRJ12, 3x1-Wire, 1xI2C micro 1.25mm, gniazdo OLED 0.96 cala.

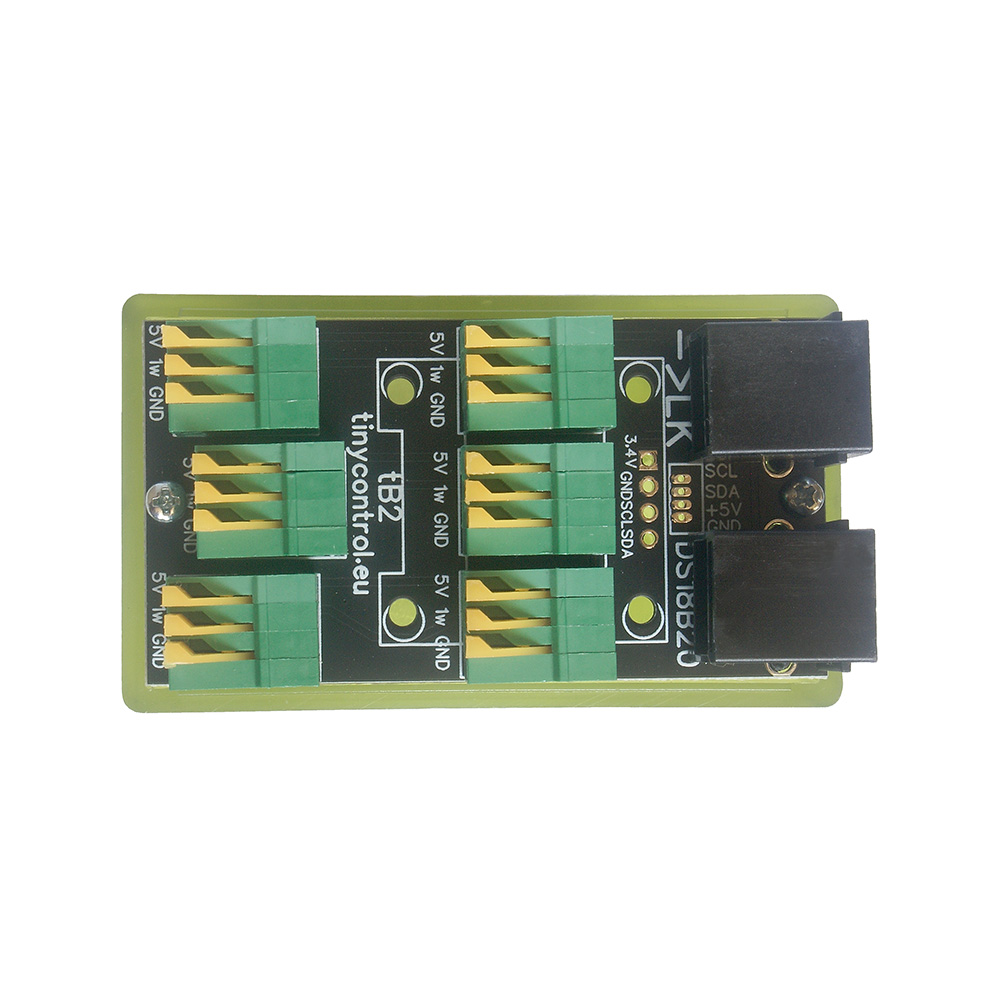

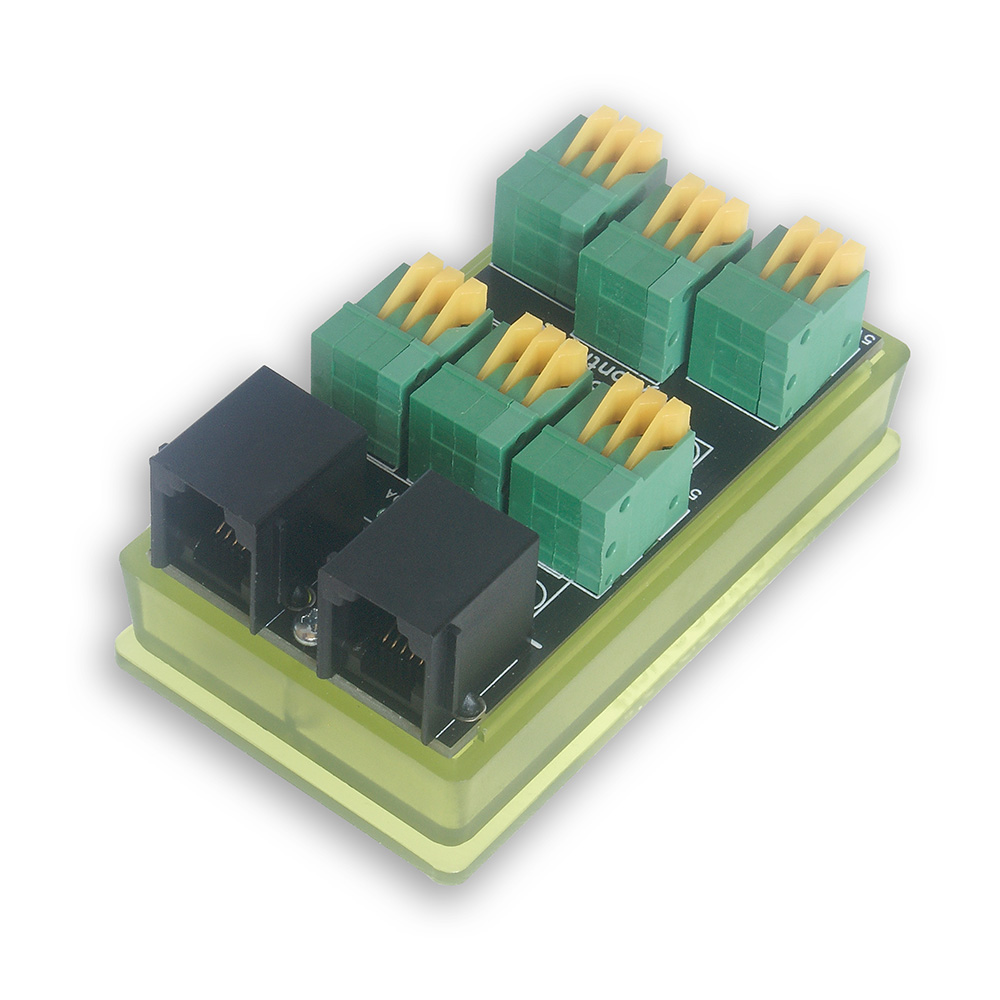

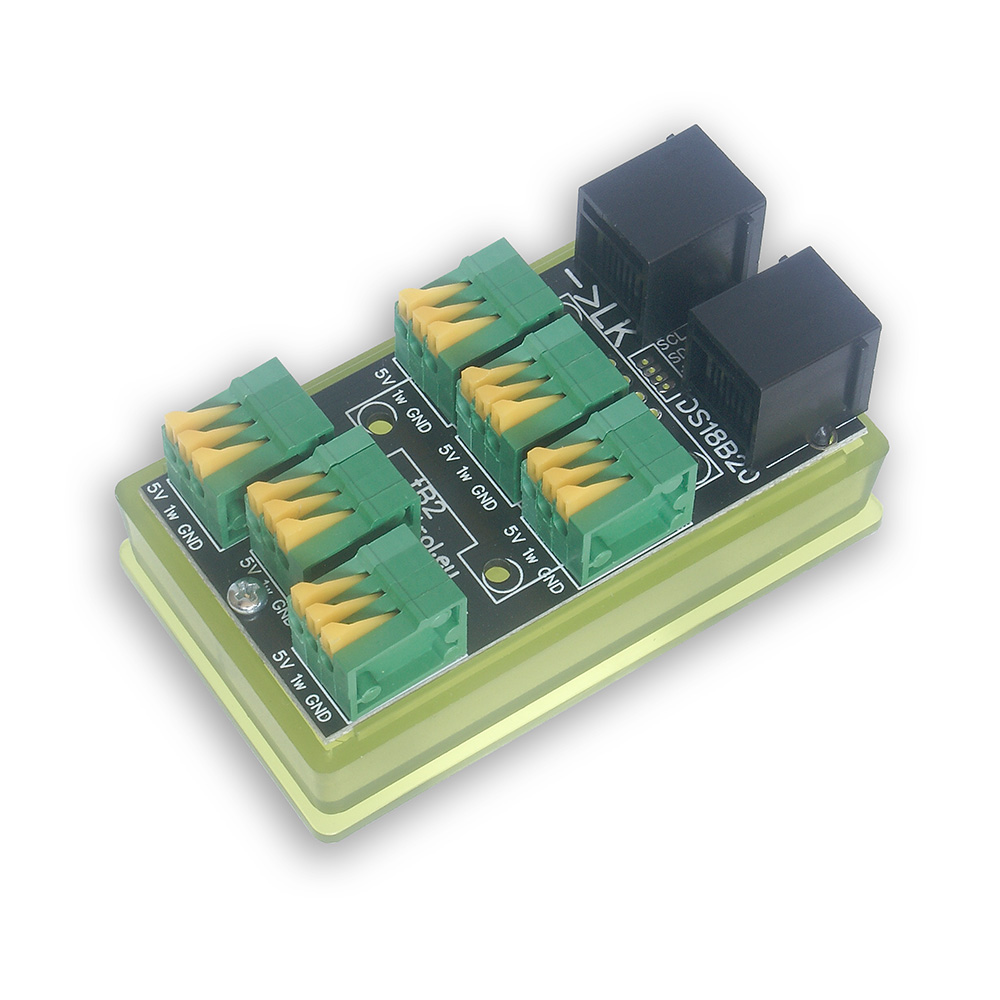

  2. Rozdzielacz I2C i 1-Wire - 2xRJ12, 6x1-Wire, 1xI2C micro 1.25mm, brak możliwości zainstalowania OLED.

Płytka posiada terminale sprężynowe do wygodnego podłączenia czujników DS18B20 (do przekroju przewodu 0.5mm2) oraz mikro złącze JST 1.25mm do magistrali I2C, np. do podłączenia czujnika BME280.

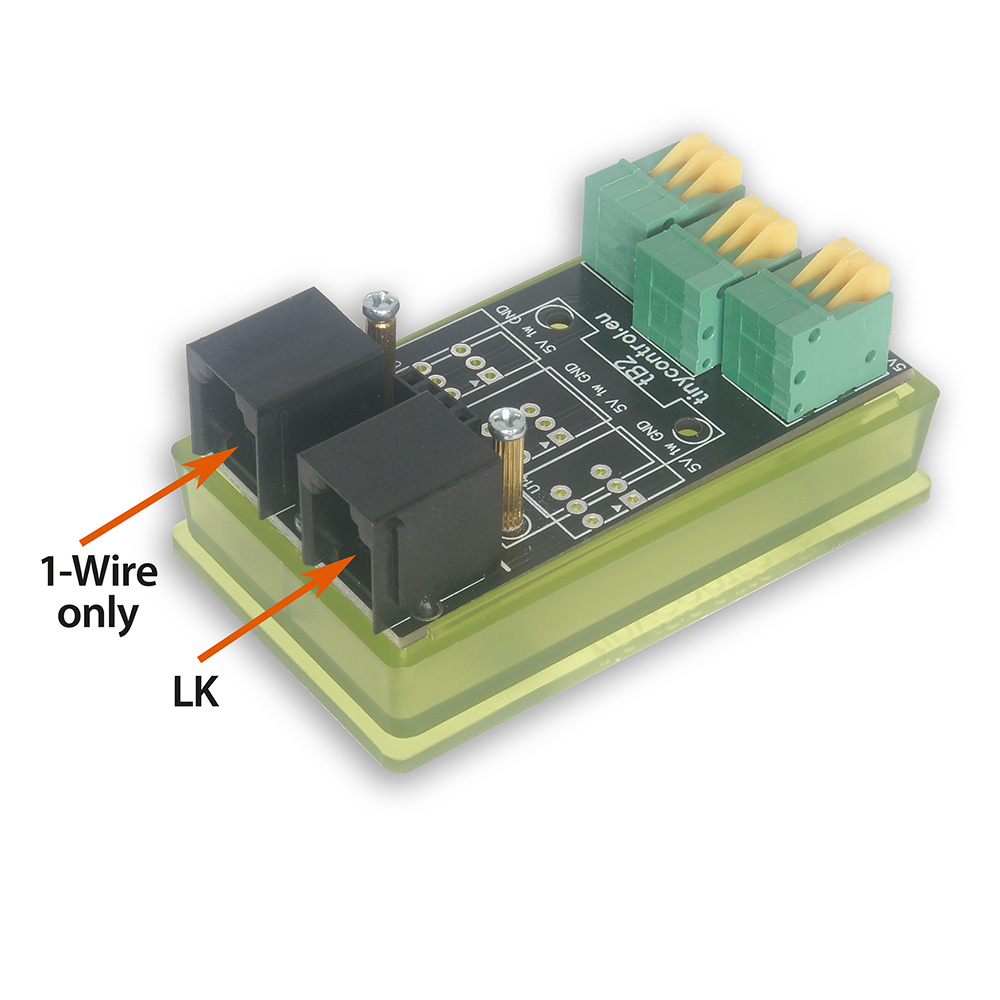

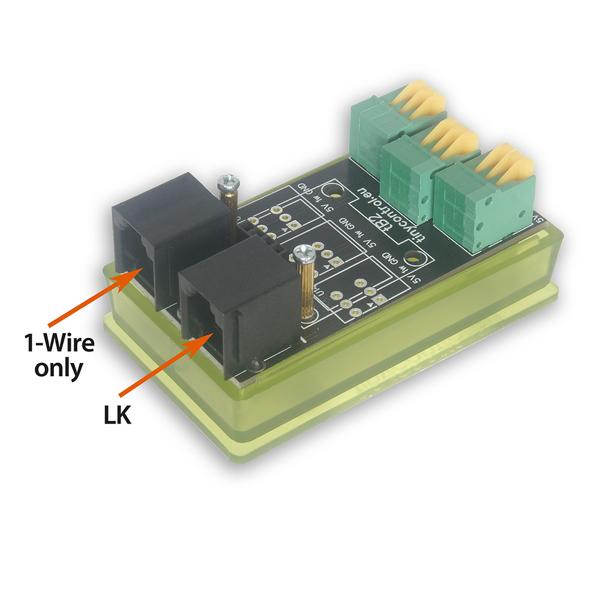

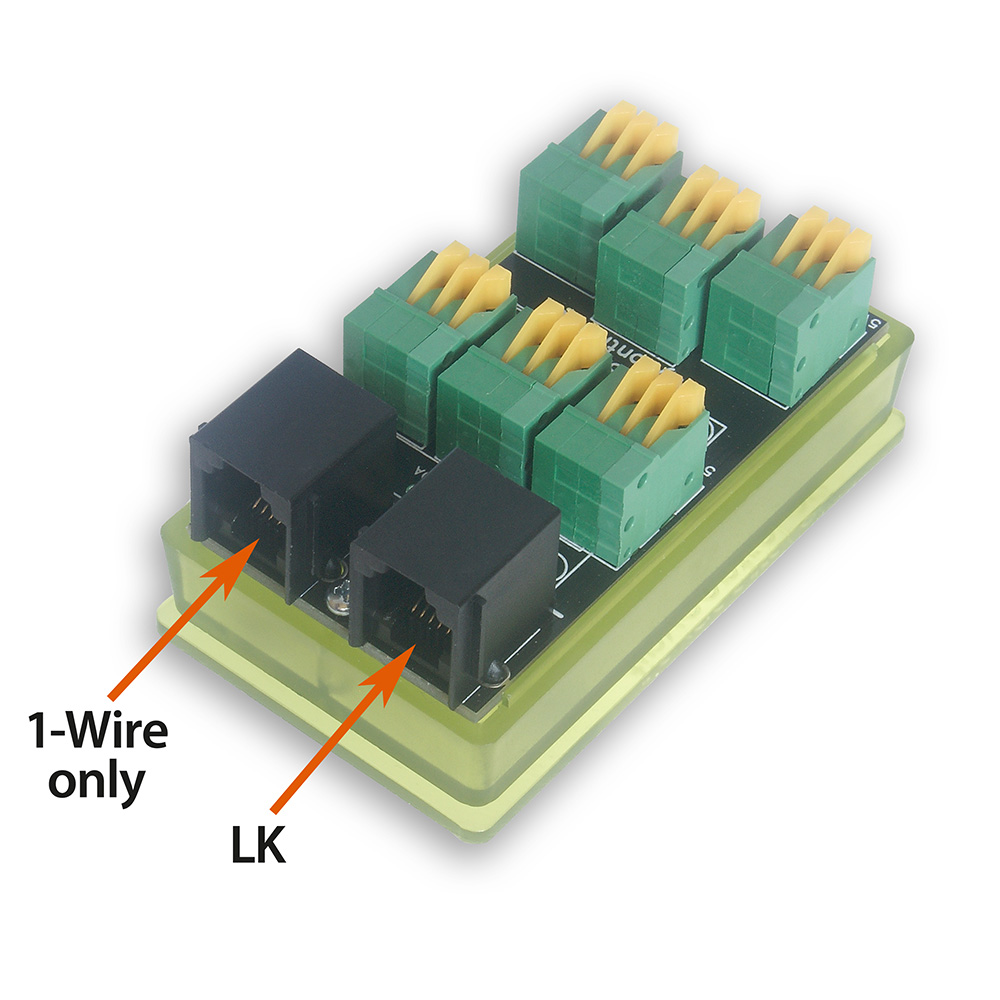

Komunikacja z Lan Kontrolerem odbywa się za pośrednictwem magistrali I2C lub 1-Wire. W tym celu płytkę należy podłączyć do złącza INP6 w Lan Kontrolerze za pomocą 6-cio żyłowego kabla z wtyczką RJ12 (w zestawie) wykorzystując jedno z gniazd, drugie gniazdo można wykorzystać do podłączenia innego czujnika 1-Wire lub I2C. Na płytce jest oznakowanie podłączenia czujników DS18B20 do magistrali 1-Wire.

Wsporniki pod moduł wyświetlacza są w komplecie.

Opis konfiguracji czujników i wyświetlacza można znaleźć w instrukcji Lan Kontrolera.

Podstawowe własności

  • 1 wejście do podłączenia wyświetlacza OLED 0.96 cala (tylko w jednej z dostępnych konfiguracji)
  • 3/6 wejść 1-Wire
  • Zasilanie z magistrali I2C 3.3V
  • Wymiary: 66 x 36 x 18mm
  • Opcjonalny montaż na szynie DIN
